Hur man berättar om ett lager behöver bytas: Nyckeltecken

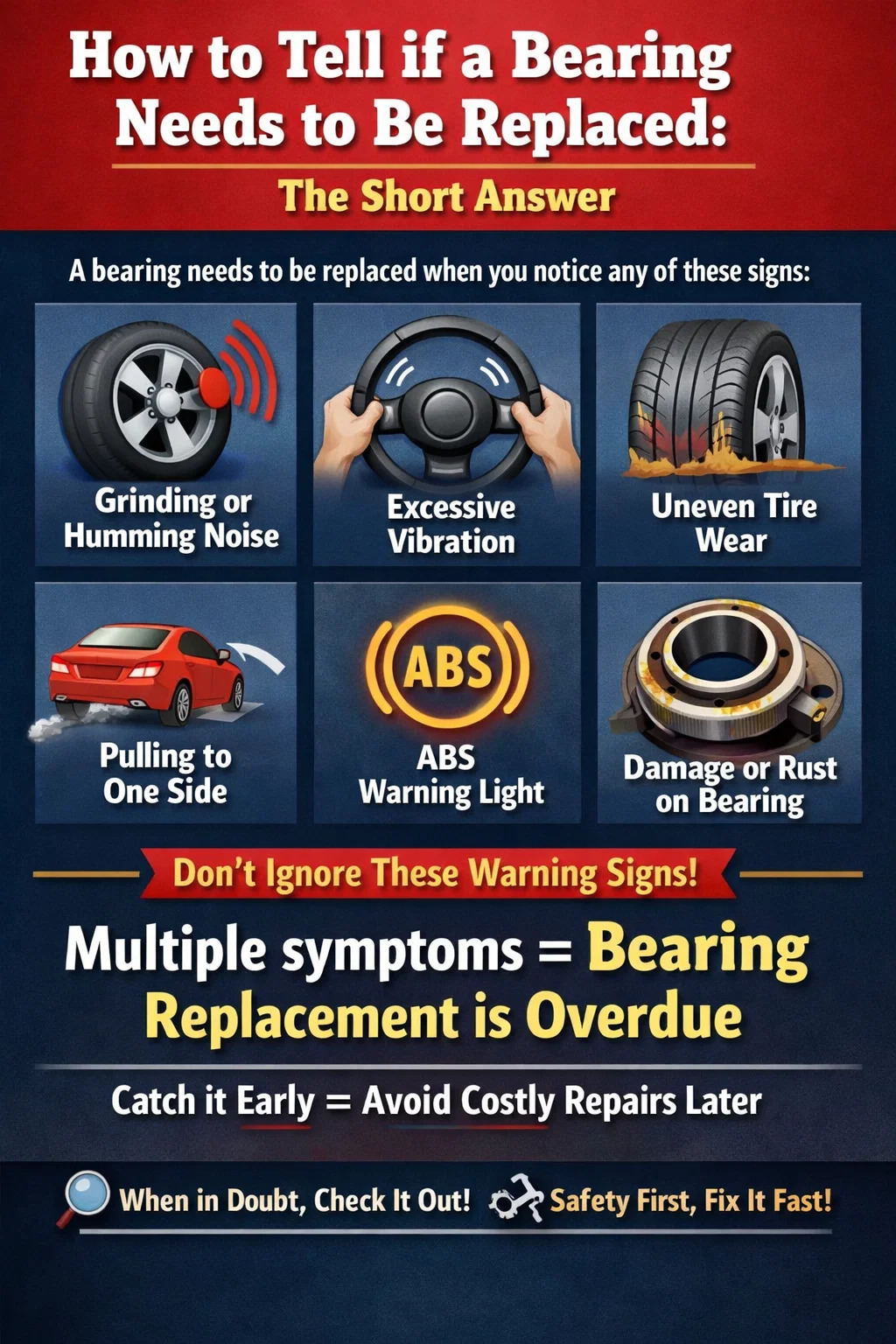

Hur man berättar om ett lager behöver bytas: Det korta svaret

A bäring måste bytas ut när du märker ett eller flera av följande: ihållande malande, surrande eller morrande ljud som ändras med hastigheten, ovanliga vibrationer genom ratten eller chassit, ojämnt eller accelererat däckslitage, fordonet drar åt sidan under inbromsning eller synliga fysiska skador som rost, gropbildning eller missfärgning på lagerytan. I bilsammanhang kan en upplyst ABS-varningslampa också peka direkt på ett felande hjullager. Varje enskilt symptom förtjänar utredning; Flera symtom som uppträder tillsammans betyder nästan alltid att ersättningen är försenad.

Lager – oavsett om det är hjullager, industriella rullager eller maskinspindellager – delar samma jobb: minimera friktionen mellan rörliga delar samtidigt som de bär radiella och axiella belastningar. När den funktionen försämras sträcker sig konsekvenserna från irriterande ljud hela vägen till katastrofala mekaniska fel. Att förstå de exakta varningsskyltarna och veta hur man bekräftar dem är skillnaden mellan att ta ett lagerbyte på 150 $ tidigt och att stå inför en reparationsnota på 1 000 $ senare.

Ovanliga ljud: Den första och mest pålitliga varningsskylten

Buller är den tidigaste och oftast rapporterade indikatorn på att ett lager inte fungerar. Ljudet ändras beroende på hur långt skadan har fortskridit och vilken typ av lager det handlar om, men några mönster är konsekventa i nästan alla applikationer.

Brummande och drönande som förändras med hastigheten

Ett lågt, cykliskt brum som stiger och faller med fordonets hastighet - snarare än motorhastigheten - är ett av de mest talande symptomen på ett slitet hjullager. Ljudet kommer från små ojämnheter i lagerbanan eller rullande element som genererar vibrationer när de snurrar. Om du accelererar från 40 mph till 70 mph och brumret blir märkbart högre, är bäringen en huvudmisstänkt. Samma princip gäller för industriella maskiner: ett lager som kör en transportör eller motoraxel kommer att producera en allt mer framträdande drönare när de interna spelrummen växer.

Slipning, morrande och metall-på-metall-kontakt

Slipning är ett allvarligare tecken än att nynna. Det betyder vanligtvis att lagrets smörjning har misslyckats, de rullande elementen eller löpbanorna är gropiga eller att tätningarna har äventyrats och skräp har kommit in i lagerhuset. I detta skede sker metall-på-metall-kontakt vid varje rotation. På ett fordon kan du höra detta slipande tydligast under svängar eller när du växlar vikt, eftersom kurvtagning belastar tyngre på ena sidan av lagerenheten. I en maskin indikerar slipning att lagret är i ett avancerat feltillstånd och bör tas offline omedelbart.

Klicka, skrik och cykliskt kvittrande

Ett klick som sker med ett rytmiskt intervall som matchar hjulrotationen pekar ofta på en skadad CV-led eller ett trasigt rullelement inuti lagret. Skrik - ibland beskrivet som ett fågelkvitter - kan uppstå när lagerhållaren är deformerad eller när lagerbanorna håller på att torka. Dessa ljud tenderar att vara mest märkbara vid låga hastigheter och kan kort försvinna vid motorvägshastigheter, vilket kan vilseleda ägare att tro att problemet har löst sig på egen hand. Det har den inte.

Diagnostisera vilket lager som är bullrigt med hjälp av svängningstestet

Specifikt för hjullager kan ett enkelt svängningstest hjälpa till att identifiera vilken sida som går sönder innan du ens lyfter fordonet. När du kör i motorvägshastigheter mellan 50 och 70 mph, ändra försiktigt och mjukt din filposition åt vänster och höger. När du styr åt vänster överförs vikten till de högra hjulen, vilket belastar det högra sidolagret. Om brummandet eller surrandet ökar när du rör dig åt höger, är det troligtvis det vänstra lagret som är problemet - och vice versa. Det här testet fungerar eftersom belastning av ett försämrat lager överdriver bullret medan en tillfällig avlastning av den motsatta sidan minskar det. Utför testet på ett säkert, öppet område med minimal trafik.

Vibration genom ratten eller chassit

Vibrationer är en annan stark indikator på att ett lager har slitits utöver acceptabla toleranser. Till skillnad från däckobalans – som vanligtvis ger en rattskakning vid ett specifikt hastighetsområde (vanligen mellan 60 och 70 mph) som försvinner vid högre hastigheter – tenderar lagerrelaterade vibrationer att förvärras gradvis när hastigheten ökar och korrigerar sig inte själv.

Ett försämrat hjullager introducerar för stort spel i navaggregatet. När de inre utrymmena växer kan hjulet inte längre upprätthålla en perfekt konsekvent kontaktyta med vägen. Den resulterande instabiliteten går upp genom fjädringen och rattstången, ofta upplevd som en konstant eller pulserande rysning som är mest uttalad vid kurvtagning eller filbyten. I industriell utrustning behandlas vibrationer som inte fanns under driftsättningen – eller som gradvis har förvärrats med tiden – som en definitiv signal att inspektera alla lager i den berörda axeln eller huset.

Vibrationsanalysverktyg som används i förutsägande underhållsprogram kan upptäcka lagerdefekter långt innan de blir hörbara, och mäter frekvenssignaturer som är förknippade med specifika fellägen som skador på inre bana, skador på yttre bana eller spjälkning av rullande element. För den genomsnittliga fordonsägaren utan tillgång till sådan utrustning är det praktiska tillvägagångssättet att lita på den fysiska känslan och para ihop den med andra symtom.

Wheel Wobble och Physical Shake Test

För stort spel i hjulnavet är ett av de mest enkla tecknen på att ett hjullager har nått ett kritiskt tillstånd. Du kan bekräfta detta hemma med en enkel fysisk inspektion som inte kräver några verktyg.

Lyft upp fordonet på ett säkert sätt med en golvdomkraft och säkra den med domkrafter. Förlita dig aldrig enbart på ett saxjack för detta test. När hjulet är från marken, greppa däcket ordentligt vid klockan 12 och klockan 6 och försök att gunga det mot och bort från dig. Flytta sedan ditt grepp till positionerna klockan 3 och 9 och upprepa testet. Ett korrekt fungerande hjullager bör uppvisa noll märkbar rörelse. Varje detekterbar vinkling, klunkning eller löshet - även en liten mängd - indikerar att lagret har förlorat sin förmåga att hålla hjulaggregatet säkert på plats och måste bytas ut utan dröjsmål.

När wobble förekommer vid motorvägshastigheter förstärks effekten. Förare kan märka en svävande eller darande känsla i styrningen, som om fronten på fordonet inte spårar sant. Detta är inte ett symptom att övervaka och återbesöka - ett hjul med för stort lagerspel kan, under extrema förhållanden, separera helt från fordonet. Publicerade olycksrapporter bekräftar att fullständiga hjullagerfel har orsakat katastrofal förlust av kontroll i motorvägshastigheter.

Styrdrift, dragning och förlust av lyhördhet

Ett fordon som konsekvent drar åt ena sidan under körning, eller som driver under inbromsning, kan ha ett sviktande hjullager på sidan det driver mot. När ett lager försämras skapar det ojämnt rullmotstånd på det drabbade hjulet. Det motståndet stör fordonets förmåga att spåra rakt, vilket lägger asymmetriska krafter på drivlinan och styrgeometrin.

Svårigheten med detta symptom är att det överlappar med flera andra vanliga problem, inklusive bromsok, ojämnt däcktryck eller felinriktade hjul. Om en inriktningskontroll kommer tillbaka ren, däcktrycket är korrekt och bromsarna inte visar några tecken på att fastna eller ojämnt slitage, är hjullagret nästa logiska misstänkta. En mekaniker som lyfter fordonet och snurrar varje hjul för hand kan ofta identifiera ett bindande eller ojämnt lager helt enkelt genom känsla och ljud under det manuella rotationstestet.

Lös eller vandrande styrning - där fordonet inte längre svarar med den skarpa, direkta känslan det hade när det var nytt - kan också indikera lagerslitage, särskilt i kombination med andra symtom. Friska hjullager håller navaggregatet styvt; slitna tillåter mikroskopiska rörelser som mjukar upp styrkänslan och fördröjer fordonets svar på förarens inmatningar.

ABS-varningsljus och sensorstörningar

Moderna fordon integrerar hjulhastighetssensorn för det låsningsfria bromssystemet direkt i eller intill hjullagrets nav. Denna design innebär att ett felaktigt lager direkt kan störa ABS-sensorns prestanda. När lagret slits och interna spel ökar blir sensorns förhållande till tonringen (den tandade ringen den läser för att beräkna hjulhastigheten) inkonsekvent. ECU:n tar emot oregelbundna eller saknade hastighetsdata från det hörnet och tänder ABS-varningslampan på instrumentbrädan.

Det är värt att notera att ABS-ljuset kan lysa från ett lagerproblem även när fordonet inte bromsar och ingen hjulslirning inträffar. Om en ABS- eller traction control-varning dyker upp utan någon uppenbar körhändelse som skulle orsaka det, och försvinner och återkommer intermittent, är hjullagret ett högprioriterat föremål att inspektera. En OBD-II-skanning visar vanligtvis en felkod för hjulhastighetssensorn, och hjulet den pekar på är det som måste inspekteras lagret först.

Ojämna eller onormala däckslitagemönster

Däcken slits jämnt när hjulet är korrekt inriktat och navaggregatet håller hjulet i en konsekvent, korrekt vinkel i förhållande till vägytan. Ett slitet lager skapar glapp i navet, vilket gör att hjulet kan luta något - särskilt under belastning. Den lutningen gör att däcket kommer i kontakt med vägen i en liten vinkel, vilket koncentrerar slitaget på ena kanten snarare än att fördela det över hela slitbanans bredd.

Om ett däck slits snabbare än dess motsvarighet på motsatt sida av samma axel, eller om du märker överdrivet slitage på den inre eller yttre skuldran av ett enskilt däck utan motsvarande inriktningsproblem, förtjänar hjullagret i det hörnet uppmärksamhet. Detta symptom utvecklas gradvis och blir synligt väl efter att lagret har börjat misslyckas, vilket betyder att slitagemönstret i sig bekräftar att problemet har funnits under en tid.

Att fortsätta köra på ett lager som orsakar onormalt däckslitage ökar hastigheten för däckskador. Utöver den extra kostnaden för för tidigt byte av däck, äventyrar det minskade mönsterdjupet på en sektion av däcket hanteringen i vått väder och bromsprestanda – vilket förvärrar risken som redan följer med ett felaktigt lager.

Visuell inspektion: Vad du ska leta efter på själva lagret

När ett lager är tillgängligt för direkt inspektion - vilket är fallet med öppna industrilager, koniska rullager på släpvagnar eller lager som har tagits bort från ett nav - ger visuell undersökning definitivt bevis på om byte är nödvändig.

Någon av skadetyperna i tabellen ovan är tillräckliga skäl för utbyte i sig. Det finns ingen partiell reparation för ett lager som visar spjälkning, värmemissfärgning eller en sprucken bur. Ekonomin är okomplicerad: kostnaden för ett nytt lager är alltid mindre än kostnaden för den sekundära skadan som orsakas av att ett lager körs till fullständigt haveri.

Överdriven värme som indikator för lagerfel

Onormal värmealstring är en viktig diagnostisk signal i industriella lagertillämpningar och blir alltmer relevant även inom fordonsunderhåll. Lager går varmare än omgivningstemperaturen under normala förhållanden — en måttlig ökning på 10°C till 30°C över omgivningstemperaturen är allmänt acceptabel beroende på applikation. Temperaturer som är betydligt över tillverkarens nominella driftsintervall indikerar ett problem.

I industriella miljöer används vanligtvis infraröda termometrar och värmekameror för att baslinjelagertemperaturer under normal drift och flagga enheter som går onormalt varma under rutininspektioner. På fordon kan ett hjulnav som känns märkbart varmt – eller till och med varmt – strax efter att ha kört en kort sträcka i måttlig hastighet indikera ett lager som binder eller går utan tillräcklig smörjning. Samma värme kan skada intilliggande komponenter inklusive bromsrotorer, bromsokstätningar och navtätningar, vilket gör det som var ett enstaka lagerbyte till en mer omfattande reparation.

Överhettning kan också upptäckas indirekt. En bränd lukt efter körning, särskilt nära ett hjul, är värt att ta på allvar. När ett lager har utsatts för överdriven värme, äventyras den härdningsbehandling som tillämpas på stålet under tillverkningen. Den mjukare metallen slits då snabbare, vilket innebär att även ett nyligen smörjt lager som har blivit överhettat kommer att gå sönder mycket tidigare än ett som hölls inom dess termiska gränser. Byte blir oundvikligt vid den tidpunkten oavsett hur lagret ser ut ytligt.

Hur länge håller lagren egentligen?

Lagrets livslängd beror mycket på applicering, belastning, smörjkvalitet, tätningseffektivitet och driftsmiljö. Att förstå den realistiska livslängden för ditt specifika användningsfall hjälper till att ställa in lämpliga inspektionsintervall snarare än att vänta på att symtom ska dyka upp.

• Hjullager för fordon: De flesta håller mellan 75 000 och 150 000 miles under normala förhållanden. Fordon som regelbundet färdas på ojämna, obanade vägar eller i regioner där vägarna är hårt saltade på vintern kan se för tidigt haveri långt före 75 000 milsgränsen. Fel på hjullager har dokumenterats på mindre än 50 000 miles i fordon som regelbundet körs genom djupt vatten, sand eller kraftigt saltade vägar där fukt tränger in i tätningarna.
• Industriella rullager: L10-märkt livslängd (den punkt vid vilken 10% av en population av lager förväntas gå sönder) varierar enormt beroende på belastning och hastighet. Ett lätt belastat, ordentligt smord lager i en ren miljö kan köras i tiotusentals timmar. Samma lager som arbetar med sin maximala märklast i en förorenad miljö kan ha fel på en bråkdel av den tiden.
• Cykel- och småutrustningslager: Dessa kräver vanligtvis inspektion var 1 000 till 5 000 timmars användning beroende på förhållandena, med utbyte som utlöses av grovhet under manuell rotation eller något märkbart glapp.

Istället för att planera ersättningar på enbart körsträcka eller tid, är det mer tillförlitliga tillvägagångssättet att kombinera intervallbaserad inspektion med symtomövervakning. Ett lager som inte visar några symtom och som klarar en fysisk inspektion vid dess schemalagda serviceintervall kan fortsätta i drift. En som visar till och med tidiga symtom bör bytas ut vid första tillfället oavsett hur nyligen den installerades eller hur få mil som är på den.

Vanliga orsaker till för tidigt lagerfel

Att förstå varför lagren går sönder i förtid hjälper till att undvika att de tillstånd som orsakade det första felet upprepas – och informerar om ersättningslagret måste vara av en annan typ eller specifikation.

• Smörjningsfel: Otillräcklig fettvolym, fel fetttyp, nedbrutet fett som har tappat sin viskositet eller en trasig tätning som har låtit fett rinna ut är alla direkta vägar till lagerbrott. Smörjproblem uppskattas vara grundorsaken till ungefär 36 % av industriella lagerfel.
• Kontaminering: Smuts, vatten, metallpartiklar och vägsalt som kommer in i lagerhuset är stora bidragande orsaker till påskyndat slitage. I biltillämpningar är en komprometterad navtätning den vanligaste ingångspunkten. I industriella miljöer kan förorening komma in under installationen eller genom trasiga labyrinttätningar.
• Felaktig installation: Lagerskador som uppstår under installationen – från att hamnas på plats, köras på fel bana, felinriktade under pressning eller installeras utan korrekt förspänning – visar sig ofta inte förrän miles eller timmar i drift. Användning av rätt lagerpress, applicering av kraft endast på lämplig ring och kontroll av passform mot tillverkarens specifikationer förhindrar denna kategori av fel helt och hållet.
• Överbelastning: Att köra lager utöver deras nominella dynamiska eller statiska belastningskapacitet påskyndar löpbanornas trötthet. I fordon kan överdimensionerade eller överdrivet breda eftermarknadsdäck belasta hjullagren avsevärt mer än vad de var konstruerade för att hantera, vilket förkortar livslängden även när installation och smörjning är korrekt.
• Slagskada: Ett enstaka kraftigt slag i ett potthål, en kantstöt eller en kollision kan orsaka brinelling - permanent fördjupning av lagerbanorna - som omedelbart förkortar den återstående livslängden. Om ett fordon har drabbats av en betydande kollision i ett hörn, bör hjullagret i det hörnet inspekteras även om inget buller eller vibrationer är omedelbart uppenbart.

Vad händer om du ignorerar ett sviktande lager

Att fördröja byte av lager sparar sällan pengar. Nedbrytningen är progressiv, och ju längre ett lager tillåts köra i skadat tillstånd, desto mer skada tillfogar det intilliggande komponenter.

I ett fordon kan ett felande hjullager skada navaggregatet, axelaxeln, bromsrotorn och ABS-sensorn - komponenter som kan kosta flera gånger mer att byta ut än lagret ensamt. I slutet av felet kan hjulet separera från fordonet. Detta är inte en teoretisk risk: det finns dokumenterade fall av avstängningsincidenter vid motorvägshastigheter orsakade av lagerfel som föregåtts av veckor av ignorerade varningsskyltar.

I industrimaskiner kan ett oupptäckt lagerfel orsaka axelskador, husskador, växelskador och oplanerade produktionsstopp. Studier från tillverkningsmiljöer har visat att oplanerade stillestånd från utrustningsfel kan kosta mellan 5 och 20 gånger mer än samma arbete som utförts som planerat underhåll. Ett ersättningslager som kostar $20 till $200 bör aldrig tillåtas orsaka ett maskinbeslag som tar en produktionslinje offline i dagar.

Ojämnt däckslitage orsakat av lagerspel leder till ett behov av tidigare däckbyte – vilket lägger till ytterligare en kostnad till beräkningen. Bränsleeffektiviteten minskar också eftersom ett bindande eller grovt lager tvingar mer energi att förbrukas genom att helt enkelt rotera hjulet eller axeln som det stöder.

Steg för att bekräfta lagerfel innan du byter ut

Innan du spenderar pengar på en ersättning hjälper det att bekräfta att lagret faktiskt är källan till symptomen. Flera av de ovan beskrivna skyltarna delas med andra vanliga fel, och ett metodiskt tillvägagångssätt undviker onödiga reparationer.

1. Vägprov: Kör med olika hastigheter och notera om buller eller vibrationer ändras med fordonets hastighet (lager) eller motorvarvtal (drivlina). Utför svängningstestet för att identifiera vilken sida som är påverkad.
2. Fysiskt skaktest: Lyft fordonet säkert och kontrollera varje hjul för spel vid 12/6 och 3/9 positionerna. Varje rörelse indikerar lagerspel.
3. Spin test: Med fordonet upplyft, snurra varje hjul för hand. Ett sviktande lager kommer att kännas grovt, ge en malande känsla eller avge hörbart ljud under handrotation. Ett bra lager snurrar mjukt och tyst.
4. OBD-II skanning: Om ABS-lampan lyser ska du söka efter koder. Felkoder för hjulhastighetssensorer pekar på det berörda hörnet och bekräftar att lagret är inblandat i kombination med andra symtom.
5. Däckinspektion: Kontrollera om det finns ojämna slitagemönster. Isolera om slitaget är på däcket som motsvarar den misstänkta lagerplatsen.
6. Temperaturkontroll: Efter en kort bilresa, använd en infraröd termometer för att jämföra navtemperaturerna över alla fyra hörnen. En avläsning som är betydligt högre på en plats - medan fordonet inte bromsade asymmetriskt - pekar på ett problem i det hörnet.

Två eller flera av dessa kontroller som bekräftar samma hörn är den definitiva standarden för att fortsätta med utbyte. Om bara ett test tyder på ett problem, är ytterligare undersökning eller en professionell bedömning värd att göra innan reparationen påbörjas.

Ersättningskostnad: Vad du kan förvänta dig

Kostnaderna för byte av lager varierar avsevärt beroende på fordonstyp, lagerdesign och arbetsmarknad. Att ha realistiska förväntningar förhindrar klistermärken och hjälper till att utvärdera om ett noterat pris är rimligt.

• Standard personbil, bultad nav: Cirka $250 till $450 per hjul inklusive delar och arbete. Lagret och navet kommer som en enda förmonterad enhet och bultar direkt på styrspindeln, vilket kräver måttligt arbete.
• Inpressade hjullager: Dessa kräver specialiserad pressutrustning för att ta bort det gamla lagret från navet och installera det nya. Arbetskostnaderna blir högre - vanligtvis $350 till $550 per hjul - eftersom navet ofta måste tas bort från fordonet och föras till en press.
• Lyxfordon och elbilar: Navenheter för premiummärken och elfordon kan kosta 700 USD eller mer per hjul, delvis på grund av den högre kostnaden för OEM-delar och integreringen av ABS-sensorer och annan elektronik i navet.
• Lätta lastbilar och större stadsjeepar: Kan köra $600 till $1 200 per axelände, med vissa tunga lastbilar som överstiger den siffran.

En kostnadsbesparande punkt värd att veta: om ett lager går sönder på ena sidan av en axel, är det i allmänhet inte nödvändigt att proaktivt byta ut lagret på den motsatta sidan om det inte visar sina egna symptom. Till skillnad från däck, där symmetriska byten rekommenderas för att bibehålla jämnt mönsterdjup, är hjullager oberoende komponenter och opåverkade av ett fel på andra sidan av samma axel.
