Vad är den främsta orsaken till lagerfel?

Orsaken nummer ett till Bäring Fel är smörjrelaterat

Om du vill ha ett direkt svar: otillräcklig eller felaktig smörjning är den främsta orsaken till lagerbortfall, ansvarig för uppskattningsvis 36 % till 54 % av alla för tidiga lagerfel , beroende på bransch och tillämpning. Vissa studier utförda av stora lagertillverkare – inklusive SKF och NSK – placerar siffran ännu högre när man tar hänsyn till föroreningsfall som i sig har sin grund i smörjhanteringsfel.

Lager är precisionskonstruerade komponenter. De rullande elementen, löpbanorna och burarna arbetar under enorm påfrestning, ofta vid höga hastigheter och temperaturer. Utan den korrekta smörjfilmen som separerar metallytor uppstår direkt kontakt, vilket leder till snabbt slitage, värmealstring, ytutmattning och i slutändan katastrofala fel. Fysiken är okomplicerad: metall på metall i hastighet genererar värme, värme bryter ner materialet och nedbrutet material misslyckas.

Som sagt, lagerfel orsakas sällan av en enda isolerad faktor. Smörjningsproblem utlöser eller accelererar ofta andra fellägen. Att förstå hela spektrumet av orsaker - och hur de interagerar - är viktigt för alla som hanterar roterande utrustning, oavsett om det är i en tillverkningsanläggning, ett vindturbin, en drivlina för bilar eller en livsmedelsbearbetningslinje.

Varför smörjningsfel dominerar statistik över lagerskador

Smörjningsfel är inte bara en fråga om att få slut på fett eller olja. Den omfattar ett brett spektrum av förhållanden som hindrar smörjmedlet från att göra sitt jobb. Var och en av dessa tillstånd ger distinkta skademönster på lagerytorna.

Otillräcklig smörjvolym

När ett lager inte får tillräckligt med smörjmedel, blir den elastohydrodynamiska filmen som skiljer rullande element från löpbanor för tunn för att förhindra metall-till-metall-kontakt. Detta resulterar i limförslitning, utsmetning och lokaliserade värmespikar. I elmotorer som körs med 1 500 RPM eller högre kan metallytor nå destruktiva temperaturer inom några minuter efter att smörjmedel svälter ut.

Fel typ av smörjmedel eller viskositet

Att använda ett smörjmedel med fel viskositetsklass för appliceringshastighet och temperatur är ett av de vanligaste underhållsfelen. Ett smörjmedel som är för tunt kan inte bibehålla en tillräcklig film under belastning; en som är för tjock genererar överdriven värme genom kärnning och drag. För höghastighetsspindellager, till exempel, ökar användningen av ett vanligt NLGI 2-fett istället för en lågviskös olja eller NLGI 1-fett dramatiskt driftstemperaturen och förkortar lagrets livslängd.

Överfettning

Kontraintuitivt är för mycket smörjmedel också ett betydande problem. Översmorda lager upplever förhöjda inre temperaturer på grund av kärnning, vilket bryter ner fettbasoljan och förtjockningsmedlet, vilket leder till läckage och härdning. Översmörjning står för en betydande del av lagerfel i elmotorer , där tekniker ofta applicerar fett utan att rensa bort gammalt material, vilket förvärrar problemet med tiden.

Nedbrytning av smörjmedel

Fett och olja har begränsade livslängder. Värmecirkulation, oxidation, vatteninträngning och mekanisk klippning försämrar alla smörjmedlets prestanda över tiden. Ett fett som testades perfekt vid driftsättning kan ha förlorat det mesta av sin skyddskapacitet efter 4 000 till 8 000 timmars drift, beroende på driftsförhållandena. Många underhållsintervall är inställda baserat på kalendertid snarare än faktiska tillstånd, vilket leder till att lagren körs på använt smörjmedel långt efter dess effektiva livslängd.

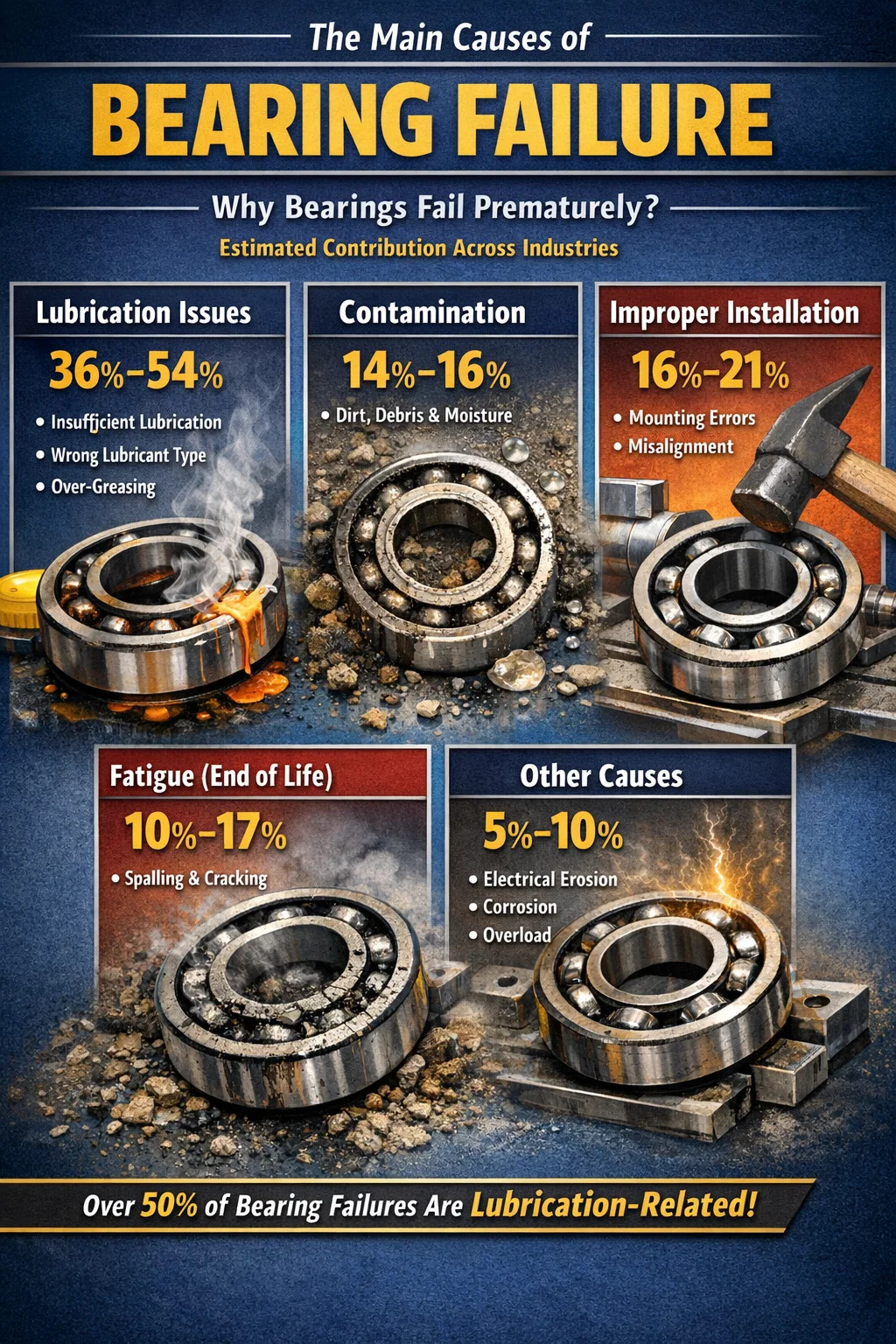

Den fullständiga uppdelningen: Viktiga orsaker till lagerfel i procent

Olika källor kategoriserar orsaker till lagerfel på lite olika sätt, men de viktigaste bidragande faktorerna är konsekventa i branschstudier. Tabellen nedan återspeglar data som sammanställts från forskning publicerad av lagertillverkare och organisationer för tillförlitlighetsteknik.

Dessa siffror varierar beroende på sektor. I stålverk och gruvdrift spelar förorening en större roll på grund av hård miljöexponering. Inom läkemedels- och livsmedelsbearbetning är vatteninträngning och aggressiva rengöringsprocesser mer framträdande. I vindturbiner blir elektrisk strömpassage genom lager – ett felläge som är unikt för drivningar med variabel hastighet – alltmer betydande. Att förstå de specifika feldrivrutinerna för din applikation är viktigare än att blint följa branschgenomsnittliga riktlinjer.

Kontaminering: Den näst mest destruktiva kraften som verkar på lager

Kontaminering är närvaron av främmande material - fasta partiklar, vatten, processkemikalier - inuti lagret. Även partiklar som är osynliga för blotta ögat kan orsaka betydande skada. En stålpartikel bara 10 mikron i storlek (mindre än ett människohår vid ~70 mikron) är tillräckligt stor för att skapa en spänningshöjare på en löpbanas yta när den rullas över av en kula eller rulle.

Fast partikelkontamination

Smuts, metallskräp och bearbetningspartiklar som kommer in i lagerhuset orsakar nötande slitage och ytgropar. I hydrauliska system kan bibehållande av oljerenhet enligt ISO 4406 kod 16/14/11 eller bättre förlänga lagret och komponenternas livslängd med flera gånger jämfört med att köra med kod 20/18/15. Skillnaden mellan ett rent och ett förorenat smörjsystem är ofta skillnaden mellan 20 000 timmars lagerlivslängd och 5 000 timmars.

Vattenförorening

Vatten är särskilt destruktivt. Så lite som 0,1 % vattenhalt i ett lagersmörjmedel kan minska utmattningslivslängden för lagren med upp till 48 %, enligt forskning publicerad i tribologisk litteratur. Vatten orsakar väteförsprödning av lagerstål, främjar korrosion på löpbanor och rullande element och försämrar smörjmedlets filmbildande förmåga. Kondens under termisk cykling – utrustning som värms upp under drift och kyls ner över natten – är en frekvent väg för fuktinträngning i tätade lager.

Kemisk kontaminering

I livsmedels- och kemiska anläggningar kan aggressiva rengöringsmedel och processvätskor kringgå tätningar och angripa lagerstål direkt. Även milda syror eller alkaliska föreningar förändrar ytkemin hos löpbanor, vilket skapar mikrogropar som utvecklas till spjälkning. Att välja lager med lämplig tätningsdesign och kemiskt kompatibla smörjmedel är avgörande i dessa miljöer.

Felaktig installation: En orsak till lagerfel som helt kan förebyggas

Monteringsfel står för en betydande andel av för tidiga lagerfel – uppskattningar placerar det på mellan 16 % och 21 % av alla fall. Det som gör detta särskilt frustrerande är att installationsskador uppstår innan lagret har svängt ett enda varv i drift. Ett korrekt installerat lager med rätt smörjmedel, som körs i ett välinriktat system, kommer att nå eller överskrida sin märkta L10-livslängd. Ett lager som var hammardrivet på en axel gör det inte.

Kraft applicerad genom fel ring

Ett av de vanligaste installationsmisstagen är att applicera presspassningskraft genom fel lagerring. Vid pressning av ett spårkullager på en axel får kraft endast appliceras på den inre ringen - ringen är pressmonterad. Drivkraft genom kulorna och den yttre ringen orsakar brinelling: permanenta fördjupningar i löpbanorna vid varje kulposition. Lagret kan verka oskadat utvändigt, men dess löpbaneytor är redan markerade, och det kommer att generera oljud och misslyckas i förtid från sin första rotation.

Felaktig axel och hus passar

Lager är konstruerade för att monteras med specifika interferenspassningar på axlar och i hus. En axel som är underdimensionerad gör att lagrets inre ring kan krypa eller snurra - ringen roterar i förhållande till axeln, genererar intensiv friktionsvärme och så småningom svetsning eller fastsättning. Ett hushål som är för tätt kan förvränga den yttre ringen, vilket minskar det inre spelet och göra att lagret går varmt och förspänt även vid rumstemperatur.

Felinriktning under montering

Vinkelförskjutning mellan axelns mittlinje och lagerhålet – till och med några tiondels grad utanför lagrets designade snedställningstolerans – skapar ojämn lastfördelning över rullelementen. Cylindriska och koniska rullager är särskilt känsliga för felinställning. Att köra ett cylindriskt rullager med bara 0,05° felinriktning utöver dess tolerans kan minska dess beräknade livslängd med 50 % eller mer.

Rolling Contact Fatigue: The Natural End of Bearing Life

Rullande kontaktutmattning är det enda lagerfelsläget som inte orsakas av ett underhålls- eller konstruktionsfel – det är den förväntade mekanismen för uttjänt livslängd för ett lager som har installerats korrekt, ordentligt smord och drivs inom dess nominella belastnings- och hastighetsparametrar. Standardmåttet på lagrets livslängd – L10-livslängden – definieras som antalet varv (eller drifttimmar vid en given hastighet) som 90 % av en grupp identiska lager kommer att genomföra innan utmattningsspjälkning utvecklas.

Utmattningsskador börjar som underjordiska sprickor initierade av cykliska skjuvspänningar under kontaktzonen. Under miljontals spänningscykler fortplantar sig dessa sprickor mot ytan och gör så småningom att material bryts loss - en process som kallas spjälkning. Spallade löpbanor har ett karakteristiskt grovt, flagigt utseende med tydligt definierade kanter. Ett korrekt underhållet lager som når spjälkningsutmattning är faktiskt en underhållsframgång — det betyder att lagret uppnådde sin designlivslängd snarare än att gå sönder tidigt på grund av orsaker som kan undvikas.

I praktiken är andelen lager som når verklig utmattningslivslängd relativt liten. De flesta byts ut på grund av buller, vibrationer, temperaturhöjningar eller planerade underhållsintervall innan spjälkning börjar. När utmattningsbrott inträffar i förtid - före den beräknade L10-livslängden - är det ofta ett tecken på överbelastning, materialdefekter eller den kumulativa effekten av marginella smörjförhållanden över tid.

Elektrisk erosion i lager: ett växande problem i modern utrustning

Elektrisk erosion – även kallad elektroerosion eller elektrisk urladdningsbearbetning (EDM) skada – har vuxit avsevärt som en felorsak med den utbredda användningen av frekvensomriktare (VFD) i elmotorer. VFD:er introducerar högfrekventa spänningspulser som kan inducera axelströmmar. När dessa strömmar strömmar ut genom lagret skapar de mikroskopiska bågkratrar på löpbanan och rullande elements ytor.

Skadmönstret är distinkt: löpbanorna utvecklar ett frostat eller räfflat utseende, med regelbundna korrugeringar som löper runt ringen. Detta räfflade mönster är en pålitlig diagnostisk indikator på elektrisk erosion. I motorer som drivs av VFD utan adekvat axeljordning eller isolerade lager kan elektrisk erosion förstöra ett lager på så lite som 3 till 6 månader , även om smörjning och installation är perfekt.

Lösningarna inkluderar axeljordningsringar, isolerade lagerhus eller innerringar, eller keramiska hybridlager med rullande element av kiselnitrid som är elektriskt icke-ledande. Valet av lämplig motåtgärd beror på motorstorlek, VFD-konfiguration och systemjordningsarrangemang.

Hur man identifierar en orsak till ett lagerfel i efterhand

Felaktiga lager bär diagnostiska bevis på sina ytor om de undersöks noggrant innan de kasseras. Lagerfelanalys - ibland kallad fraktografi när man undersöker metallbrottsytor - är en strukturerad process för att matcha observerade skademönster med kända fellägen. De flesta lagertillverkare erbjuder felanalysguider och laboratorietjänster för detta ändamål.

• Polerat, jämnt slitage på rullande element och löpbanor med smuts: smörjmedel svält eller fel viskositet
• Jämnt fördelade fördjupningar vid boll- eller rullstegsavstånd: brinelling från felaktig installation eller stötbelastning
• Grov, gropig yta med inbäddade partiklar: nötande förorening
• Rödbrun missfärgning och korrosionsgropar: vatteninträngning eller frätande förorening
• Periferisk räffling på löpbanan: elektrisk erosion från axelströmmar
• Splittring med grov, flagad yta och klara kanter: rullande kontaktutmattning (kan vara normal uttjänt eller överbelastningsinducerad)
• Ensidigt lastmönster på löpbanor: felinriktning eller axiell belastning i ett endast radiellt lager

Att behålla trasiga lager i förseglade plastpåsar omedelbart efter borttagning - före rengöring - bevarar smörjmedlets tillstånd och skräp som kan förloras om lagret torkas av eller tvättas. Att fotografera den installerade lagerpositionen, axelmarkeringarna och husets håltillstånd före borttagning ger ett värdefullt sammanhang för analys.

Praktiska steg för att förhindra för tidigt lagerfel

Med tanke på att majoriteten av lagerfel kan förebyggas, inriktar sig en strukturerad förebyggande strategi på de vanligaste fellägena i sekvens av deras statistiska sannolikhet.

Upprätta ett program för smörjhantering

Välj smörjmedel baserat på lagertyp, hastighetsfaktor (n × dm), driftstemperaturområde och miljöexponering – inte baserat på vad som redan finns i förrådet. Dokumentera rätt smörjmedelstyp, kvantitet och eftersmörjningsintervall för varje smörjpunkt i anläggningen. Använd kalibrerade fettsprutor istället för att dosera efter känsla; en vanlig fettpatronspistol ger cirka 1,3 gram per slag, vilket är en användbar baslinje för att beräkna volymer. Implementera tillståndsbaserade eftersmörjningsintervall där det är möjligt med hjälp av ultraljudsövervakning eller fettprovtagning för att upptäcka nedbrytning innan fel inträffar.

Förbättra installationsmetoderna

Eliminera hammarinstallation av lager på axlar. Använd lämpliga monteringsverktyg: induktionsvärmare för interferenspassande innerringar (uppvärmning till 80°C–100°C är vanligtvis tillräcklig och påverkar inte lagerstålsmetallurgin), hydrauliska pressar med adaptrar som applicerar kraft endast på ringen som monteras, och mekaniska monteringsverktyg för medelstora lager. Verifiera axel- och husdimensioner med en kalibrerad mikrometer före installation - ett 10-minuters mätsteg förhindrar månader av för tidig undersökning av fel.

Kontrollera kontaminering vid källan

Förvara ersättningslagren i originalförpackningen på ett rent, torrt område borta från extrema temperaturer. Öppna aldrig lagerpaket förrän installationsögonblicket. Håll smörjmedelsbehållare förseglade och filtrerade vid utmatning. Inspektera och byt ut hustätningar rutinmässigt - en sliten läpptätning som kostar 2 USD att byta ut kan tillåta kontaminering som förstör ett lager på 500 USD inom några månader. I miljöer med hög partikelexponering kan du överväga att uppgradera från enkelläpp till dubbelläppstätningar eller byta till lagerenheter med labyrinttätningar för överlägsen uteslutning.

Implementera tillståndsövervakning

Vibrationsanalys, temperaturövervakning, oljeanalys och ultraljudsövervakning ger var och en olika fönster i lagertillstånd. Ett välimplementerat vibrationsprogram som använder enveloppanalys eller högfrekventa resonanstekniker kan upptäcka lagerdefekter 4 till 8 veckor innan felet blir kritiskt, vilket möjliggör planerat utbyte under ett planerat underhållsfönster snarare än en nödstopp. Temperaturökning över normala driftsnivåer är ett varningssignal i sent skede – när ett lager går 10°C till 15°C över dess historiska baslinje kan betydande skador redan finnas.

Verifiera inriktningen efter installationen

Axeluppriktningen bör verifieras med ett laseruppriktningsverktyg efter varje lagerbyte på kopplad utrustning. Klockindikatormetoder är acceptabla för mindre maskiner. Målinriktningstoleranser som är snävare än kopplingens nominella felinställningskapacitet – kopplingen tar emot kvarvarande felinriktning under drift av termisk tillväxt, inte rutinmässig felinriktning från oprecis installation. En pumpmotoruppsättning som är inriktad med 0,05 mm parallellförskjutning och 0,05 mm/100 mm vinkel kommer konsekvent att hålla längre än en inriktad till inom 0,2 mm.

Lagervalsfel som förkortar livslängden innan lagret ens installeras

Ibland är lagerfel inte ett underhållsproblem – det är ett design- eller valproblem. Att specificera fel lagertyp för belastningsförhållandena, eller underdimensionera lagret för de applicerade belastningarna, skapar feltillstånd som ingen mängd god underhållspraxis kan övervinna.

• Spårkullager är optimerade för radiella belastningar med måttliga axiella komponenter. Användning av dem i applikationer med hög axiell tryckbelastning leder till kulöverbelastning och snabb utmattning.
• Cylindriska rullager bära tunga radiella belastningar effektivt men kan inte ta emot betydande axiella belastningar utan en flänsring utformad för ändamålet.
• Vinkelkontaktkullager är designade för kombinerade radiella och axiella belastningar och måste monteras i matchade par eller uppsättningar för att fungera korrekt - ett enda vinkelkontaktlager på en axel som ser axiell belastning i båda riktningarna kommer att misslyckas.
• Koniska rullager kräva korrekt axiell förspänning för att fungera korrekt — för lite och rullarna sladdar; för mycket och lagret blir varmt och tröttnar tidigt.

Lagervalsprocessen bör innefatta beräkning av ekvivalent dynamisk belastning, verifiering av varvtalsfaktorn mot lagrets hastighetsklassificering och bekräftelse på att L10-livslängden uppfyller applikationens erforderliga serviceintervall med tillräcklig säkerhetsmarginal - vanligtvis en faktor på 3 till 5 för kritisk utrustning.

Den verkliga kostnaden för lagerfel i industriell verksamhet

Ersättningskostnaden för ett lager är nästan aldrig den verkliga kostnaden för ett lagerfel. I en kontinuerlig processanläggning - ett pappersbruk, en kemisk fabrik, en livsmedelsproduktionslinje - kan ett oplanerat lagerfel som orsakar ens en timmes stillestånd lätt kosta $10 000 till $100 000 eller mer i förlorad produktion, beroende på utrustningens genomströmningsvärde. Sekundära skador på intilliggande komponenter - tätningar, axlar, hus, kopplingar - lägger ofta till kostnader som dvärgar själva lagret.

Studier av underhållstekniska organ visar genomgående att reaktivt underhåll kostar 3 till 9 gånger mer per reparationshändelse än planerat, tillståndsbaserat underhåll. Ett lager på $200 som misslyckas oväntat och stänger av en produktionslinje i 4 timmar medför en total händelsekostnad som ingen lagerprisoptimering kan kompensera för. Detta ekonomiska fall är grunden för rörelserna för tillförlitlighetscentrerat underhåll (RCM) och prediktivt underhåll (PdM) - målet är inte att köpa billigare lager, utan att säkerställa att varje lager når sin designlivslängd.

För underhållsansvariga som bygger ett affärscase för förbättrade smörjprogram, föroreningskontroll eller vibrationsövervakningsutrustning är beräkningen av avkastningen på investeringen vanligtvis enkel: ett undvikit kritiskt fel betalar ofta för övervakningsutrustningen och programimplementeringskostnaderna många gånger om.

Sammanfattning: Att åtgärda lagerfel börjar med smörjning, sedan allt annat

Den främsta orsaken till lagerfel - smörjproblem - är också den mest kontrollerbara. Korrekt val av smörjmedel, rätt mängd, lämpliga eftersmörjningsintervall och förebyggande av kontaminering eliminerar den enskilt största kategorin av lagerfel som kan förhindras. Efter smörjning, uppmärksamma installationspraxis, uteslutning av föroreningar, inriktningsverifiering och tillståndsövervakning adresserar de återstående större fellägena i fallande ordningsföljd av statistisk påverkan.

Lager är inte förbrukningsvaror som bara slits ut – de är precisionskomponenter som, givet de rätta driftsförhållandena, på ett tillförlitligt sätt kommer att uppnå sin nominella livslängd. När de misslyckas tidigt och upprepade gånger kan orsaken nästan alltid spåras till ett specifikt, identifierbart och korrigerbart underhålls- eller designgap. Felanalysprocessen – att systematiskt undersöka varje misslyckat lager innan det kasseras – är det mest underutnyttjade verktyget i verktygslådan för industriellt underhåll, och det som över tid mest tillförlitligt stänger slingan mellan felförekomst och eliminering av grundorsaken.
