Smörjer du ett kopplingslager? Rätt svar

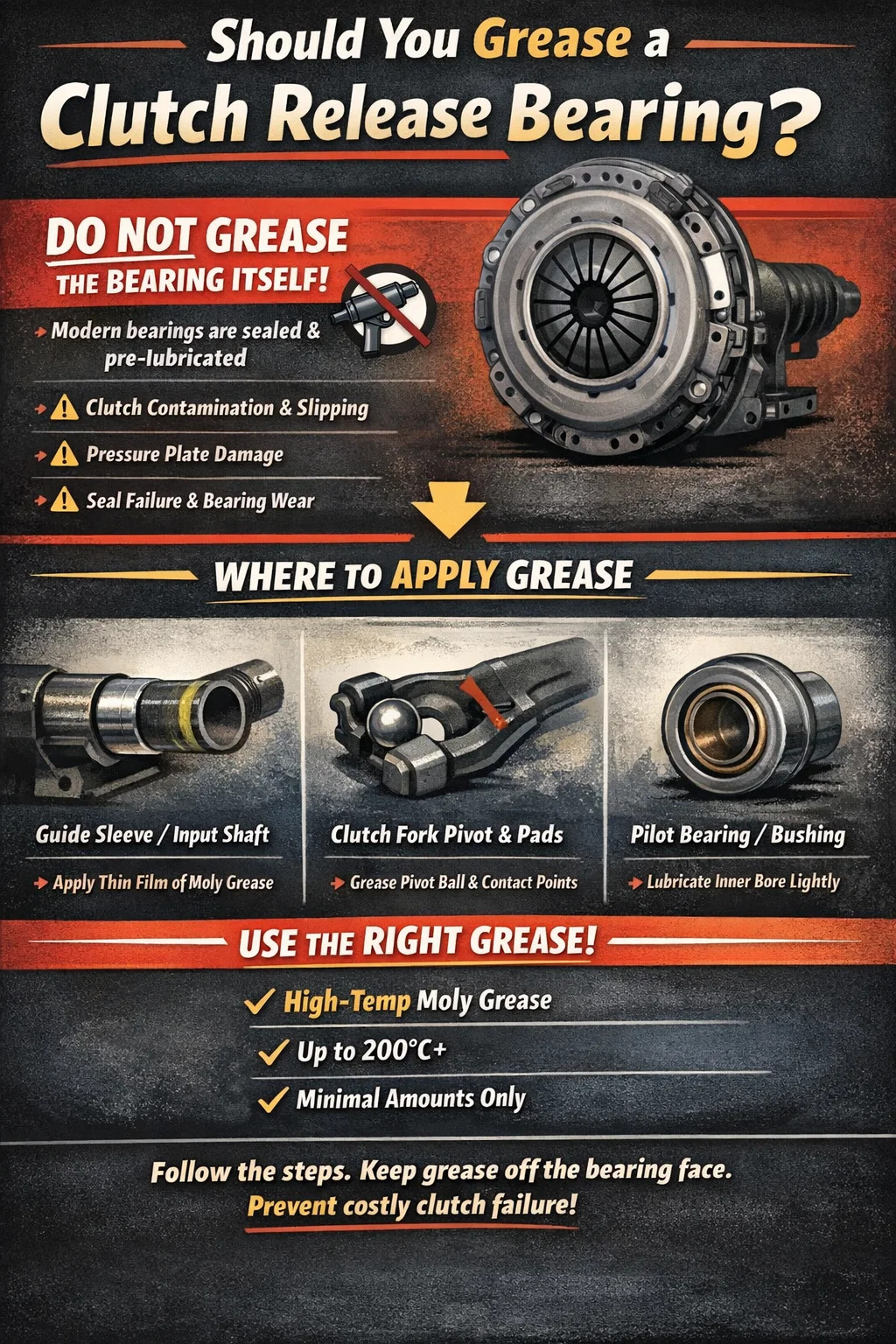

Det direkta svaret: Ska du smörja ett kopplingslager?

Nej, man ska inte smörja en modern kopplingslager — även kallat utkastlager — i de flesta fall. Den stora majoriteten av kopplingslager tillverkade efter mitten av 1980-talet är tätade, försmorda enheter. De kommer från fabriken med ett specifikt fett redan packat inuti lagerbanorna, och den interna smörjningen är utformad för att hålla under hela lagrets livslängd. Att tillsätta externt fett till ett tätat kopplingslager gör ingenting för att förbättra dess prestanda och kan aktivt orsaka skada.

Det finns dock nyanser här som spelar roll. Även om själva lagret inte bör smörjas, kräver vissa kontaktpunkter runt kopplingens frigöringslagerenhet - särskilt gaffelkontaktpunkterna, hylsan eller styrröret och den ingående axelns lagerhållare - en liten, exakt mängd högtemperaturfett under installationen. Att göra fel åt denna distinktion är en av de vanligaste orsakerna till kopplingsskrammel, lagerfel och för tidigt slitage av kopplingen.

Den här artikeln tar upp exakt var du ska applicera fett, vilken typ du ska använda, hur mycket som är lämpligt och vad som händer när du får fel.

Vad ett kopplingslager faktiskt gör

Innan man diskuterar smörjning, hjälper det att förstå den mekaniska rollen för kopplingslagret. När du trycker på kopplingspedalen trycker ett mekaniskt eller hydrauliskt länkage på kopplingsgaffeln, som i sin tur trycker utkastlagret mot de snurrande tryckplattans fingrar (även kallade membranfjäderfingrar). Lagret tillåter en stationär komponent - kopplingsgaffeln - att trycka mot en snabbt roterande komponent - tryckplattan - utan att slipa ihop dem.

Utlösningslagret åker vanligtvis på en styrhylsa som omger transmissionens ingående axel. I ett kabel- eller mekaniskt länksystem kommer lagret endast i kontakt med tryckplattan när pedalen är nedtryckt. I många hydraulsystem kan lagret åka i konstant kontakt med membranfjädrarna, vilket ställer ännu större krav på lagrets inre smörjning.

Driftstemperaturer inuti ett klockhus kan nå 150°C till över 200°C under hård användning, och lagret måste hantera både rotationsbelastning och axiell (axial) belastning samtidigt. Det är därför det fabriksförpackade fettet är speciellt konstruerat för applikationen - och varför det kan orsaka fel att ersätta det med fel externt smörjmedel.

Varför du inte bör smörja själva lagret

Tätade kopplingslager har gummi- eller metallsköldar på båda sidor som håller kvar det interna fettet och utesluter föroreningar. När du applicerar extra fett på utsidan av ett sådant lager kan flera problem uppstå:

• Förorening av kopplingsskivan: Överskottsfett migrerar under värme och centrifugalkraft. Om den når kopplingsskivans friktionsmaterial blir skivan glaserad eller oljedränkt och kopplingen slirar omedelbart. Att byta ut en förorenad kopplingsskiva kostar vanligtvis $300–$700 i enbart delar, utan arbetskraft.
• Skador på tryckplattan: Fett på tryckplattans friktionsyta orsakar ojämnt ingrepp, vibrationer och accelererat slitage på tryckplattans kontaktyta.
• Tätningsskador: Många vanliga fetter är inte kompatibla med de gummiblandningar som används i lagertätningar. Speciellt petroleumbaserade fetter kan orsaka svällning eller nedbrytning av tätningar, vilket gör att det interna fabriksfettet läcker ut och förorenar själva lagret.
• Överbelastning av lager: För mycket externt fett kan skapa drag mot lagret, generera extra värme och förkorta dess livslängd snarare än att förlänga den.
• Bullerproblem: Fett applicerat på ytan av frigöringslagret som kommer i kontakt med membranfjädrarnas fingrar kan orsaka inkonsekvent kopplingsljud och kopplingsskrammel.

Det enda undantaget från denna regel är äldre lager med öppet lopp eller funktionsdugliga utkastningslager som finns i fordon från före 1980-talet eller i vissa applikationer inom jordbruket och tung utrustning. Dessa enheter är utformade för att acceptera periodisk eftersmörjning och kommer att ha en tydlig öppen eller halvskärmad konstruktion. Om du arbetar på ett veteranfordon, kontrollera din servicemanual för att bekräfta om ditt utkastslager är av den typ som kan repareras.

Där fett krävs vid montering av kopplingsutlösningslager

Även om själva lagerkroppen inte får något fett, måste flera omgivande komponenter smörjas under ett kopplingsarbete. Att hoppa över dessa steg orsakar brus, ojämn pedalkänsla och för tidigt slitage av den omgivande hårdvaran.

Ingående axellagerhållare / styrhylsa

Kopplingsutlösningslagret glider fram och tillbaka på styrhylsan eller lagerhållaren när kopplingspedalen manövreras. Detta är en glidkontakt mellan två metallytor, och den kräver en lätt fettfilm för att förhindra gnagsår och tillåta jämna, tysta rörelser. Applicera ett mycket tunt, jämnt lager av högtemperaturfett på styrhylsan - tillräckligt för att bara täcka ytan utan överskott som kan vandra framåt mot kopplingsskivan.

Ett vanligt misstag är att applicera för mycket fett här. En tunn film är allt som behövs. Tjocka fettklumpar kommer att arbeta sig längs axeln under termisk cykling och vibrationer och kan förorena kopplingsskivan inom några hundra mil.

Kontaktpunkterna för kopplingsgaffeln

Kopplingsgaffeln svänger på en kulbult eller pivotpunkt och kommer i kontakt med frigöringslagerhållaren vid två punkter. Både svängkulan och gaffelns kontaktdynor på lagerhållaren behöver en liten mängd fett. Dessa är metall-till-metall-kontaktpunkter under betydande spakbelastning, och de kommer att slitas snabbt utan smörjning. Applicera en mängd fett i storleken av en ärt på pivotkulan och ett lätt kladd på varje gaffelkontaktdyna.

Kopplingspedal och länkage (om tillgängligt)

Om du har växellådan ute är det värt att kontrollera kopplingspedalbussningarna, svängaxeln och eventuella mekaniska länkstänger för smörjning medan du har tillgång. Pirrande pedaler och styv kopplingskänsla orsakas ofta av torra vridpunkter snarare än något inuti klockhuset.

Pilotlager eller pilotbussning

Detta separata lager sitter i mitten av vevaxeln eller svänghjulet och stöder spetsen på transmissionens ingående axel. Det är inte en del av utkastlagerenheten men byts alltid ut under ett kopplingsjobb. Om du installerar en styrbussning av brons (istället för ett nålrullager), applicera ett lätt lager av monteringsolja eller vitt litiumfett på dess inre hål innan installation.

Rätt typ av fett att använda på kopplingskomponenter

Alla fetter är inte lämpliga för kopplingstillämpningar. Miljön inuti ett klockhus – hög värme, vibrationer och den katastrofala risken för kontaminering av friktionsmaterial – kräver specifika produktegenskaper.

Branschstandardrekommendationen för montering av kopplingslager är ett högtemperatursmörjmedel baserat på moly som appliceras i minimala mängder på de specifika kontaktpunkterna som beskrivs ovan. Många kopplingssatstillverkare, inklusive Sachs, LUK och Exedy, inkluderar ett litet paket av denna typ av fett i sina kopplingssatspaket – använd vad de tillhandahåller och gäller endast de angivna punkterna.

Steg-för-steg: Korrekt smörjning under montering av kopplingsutlösningslager

Följande procedur gäller för ett typiskt bakhjulsdrivet fordon med en mekanisk kopplingsgaffel. Hydrauliska utlösningssystem kan skilja sig något, men kärnprinciperna förblir desamma.

1. Ta bort och inspektera alla komponenter. Med växellådan ute och den gamla kopplingen borttagen, rengör klockhusets insida, styrhylsan och kopplingsgaffeln och svängkulan med bromsrengörare. Ta bort gammalt fett, rost eller skräp. Inspektera styrhylsan för slitage eller korrosion.
2. Applicera fett på styrhylsan. Använd en ren trasa eller handskar och applicera en tunn, enhetlig film av högtemperaturmolyfett över hela längden av styrhylsan som frigöringslagret kommer att färdas på. Torka bort eventuellt överskott. Ytan ska se blöt ut, inte tjock.
3. Skjut in det nya frigöringslagret på styrhylsan. Kontrollera att den glider fritt och smidigt. Om det binder eller drar, kontrollera om det finns grader på hylsan och åtgärda dem innan du fortsätter.
4. Applicera inte något fett på utlösningslagrets yta — sidan som kommer i kontakt med membranfjädrarna. Denna yta måste förbli torr.
5. Smörj gaffelns svängkula. Applicera en mängd fett i storleken av en ärt på pivåkulan. Sprid den runt bollytan.
6. Smörj gaffelkontaktdynorna. Applicera en liten klick fett på de två öronen eller kontaktdynorna på kopplingsgaffeln där de griper in i frigöringslagerets hållarkrage.
7. Montera kopplingsgaffeln och se till att den sitter korrekt på svängkulan och klämmer fast eller håller fast på frigöringslagret säkert.
8. Utför en slutbesiktning. Titta inuti klockhuset och kontrollera att inget överskottsfett finns nära kopplingsskivans område eller på tryckplattan. Torka bort eventuellt löst fett innan du fortsätter.
9. Slutför installationen och verifiera pedalens funktion innan fordonet tas i bruk igen.

Vad händer när du smörjer en kopplingsutlösningslager för mycket

Översmörjning under kopplingsinstallation är en av de främsta orsakerna till vad som vanligtvis diagnostiseras som en "defekt koppling" kort efter byte. Symptomen uppträder snabbt - ofta inom några hundra mil - och kan efterlikna flera olika problem beroende på var fettet migrerade.

• Kopplingen slirar: Det mest omedelbara symptomet när fett når kopplingsskivan. Motorvarvtalet stiger utan motsvarande ökning av fordonshastigheten, särskilt under belastning. Kopplingsskivan måste bytas ut.
• Kopplingsprat eller rysning: Partiell kontaminering av tryckplattan eller skivan ger ett vibrerande, skakande ingrepp vid låga hastigheter, särskilt när man drar bort från ett stopp.
• Brännande lukt: Förorenat friktionsmaterial kan ge en stark brinnlukt, särskilt vid första inbrott när restfett bränner bort de heta komponenterna.
• Lagerljud från överdrivet motstånd: Översmorda lagerslider kan dra till sig metallpartiklar och grus, vilket leder till accelererat lagerslitage och ett malande eller mullrande ljud när kopplingspedalen trycks ned.
• Fel i lager för tidigt frisläppande: Om inkompatibelt fett har försämrat lagertätningarna, läcker det förpackade interna smörjmedlet ut och lagret blir torrt, vilket vanligtvis misslyckas inom 10 000–20 000 miles snarare än de förväntade 60 000–100 000 miles.

I värsta fall kräver översmörjning att man tappar växellådan igen och byter ut hela kopplingssatsen – ett jobb som i butiksmiljö kostar mellan kl. $800 och $1 800 eller mer beroende på fordonet. Fettpaketet som ingår i de flesta kopplingssatser rymmer precis tillräckligt med produkt för jobbet; om du använder hela paketet på rätt ställen kommer du inte att överfetta.

Hydrauliska utlösningslager: Särskilda hänsyn

Många moderna fordon använder en koncentrisk slavcylinder (CSC) - en hydraulisk enhet som kombinerar slavcylindern och utlösningslagret till en enda enhet som monteras direkt på den ingående axelns lagerhållare inuti klockhuset. Dessa är allt vanligare på europeiska fordon, moderna lastbilar och prestandabilar.

Smörjreglerna för CSC-enheter är ännu strängare än för konventionella utkastlager. Applicera inget fett på lagerytan eller hydraulkroppen på en CSC-enhet. Dessa enheter är helt förseglade och fristående. Den enda smörjpunkten är styrhylsan, och även då anger vissa tillverkare torr installation eller ett specifikt silikonbaserat smörjmedel för att undvika tätningskompatibilitetsproblem med de hydrauliska tätningarna inuti CSC.

Se alltid de specifika instruktionerna som medföljer den nya CSC-enheten. Om du gör detta fel kan det orsaka fel på den hydrauliska tätningen inuti lagerenheten, vilket leder till vätskeförlust och fel på kopplingssystemet - ett allvarligare och dyrare resultat än en förorenad friktionsskiva.

Vanliga myter om smörjning av kopplingssläpplager

Myt: Mer fett betyder bättre skydd

Detta är den mest utbredda missuppfattningen. I kopplingsapplikationer är mer fett inte bättre - det är aktivt skadligt. En tunn film ger den nödvändiga smörjningen. Överskottsfett har ingenstans att ta vägen och vandrar mot friktionsytorna.

Myt: Du bör smörja ingångsaxelns splines kraftigt

Kopplingsskivans navsplines som glider på den ingående axeln behöver en spårmängd smörjmedel så att skivan kan lossa rent. Men många proffs föredrar nu att installera dessa torrt eller med knappt något smörjmedel alls, eftersom fett på splinesen tenderar att migrera. Om du applicerar något här, använd ett absolut minimum - ett lätt kladd av molyfett bara på splinetänderna, torka sedan bort överskottet med en ren trasa.

Myt: Lagerljud betyder att släpplagret behöver smörjas

Om ditt kopplingslager låter – ett kvittrande, malande eller skramlande ljud när pedalen är nedtryckt – måste lagret bytas ut, inte smörjas. Ett tätat lager som har utvecklat oljud har antingen gått sönder internt eller har slitits till den grad att eftersmörjning inte är möjlig eller effektiv. Ett försök att smörja in det från utsidan kommer inte att återställa ett felaktigt tätat lager.

Myt: Vilket fett som helst duger i ett nafs

Chassifett, axelfett och universalfetter har alla fallpunkter under de temperaturer som regelbundet uppnås inuti ett klockhus. Att använda fel produkt misslyckas inte bara med att ge skydd – det introducerar aktivt en kontamineringsrisk eftersom fettet blir flytande under värme.

Hur länge ett korrekt installerat kopplingslager ska hålla

Ett kvalitetskopplingslager, korrekt installerat med lämplig smörjning vid kontaktpunkterna och inget fett på själva lagerytan, bör hålla hela kopplingssatsens livslängd. I typisk personbilsanvändning betyder det:

• Standard körförhållanden: 60 000 till 100 000 miles, ofta längre på motorvägstung användning där kopplingen manövreras mer sällan.
• Stadsstopp-och-kör-körning: 40 000 till 70 000 miles på grund av den högre kopplingsfrekvensen.
• Prestanda och spåranvändning: Betydligt kortare — så lite som 20 000 miles beroende på driftstemperaturer och aggressivitet.

Eftersom åtkomst till utlösningslagret kräver att transmissionen tas bort, är det standardpraxis att alltid byta ut utkastlagret när ett kopplingsjobb utförs, oavsett om det gamla lagret uppvisar synligt slitage. Kostnaden för själva lagret - vanligtvis $20 till $80 för de flesta passagerarfordon — är försumbar jämfört med arbetskostnaden för att ta bort sändningen en andra gång.

Sammanfattning: Reglerna för smörjning av kopplingssläpplager

Att få rätt smörjning på en kopplingsutlösningslagerinstallation handlar om precision och återhållsamhet, inte generositet med fettsprutan. Här är den fullständiga sammanfattningen:

• Smörj inte själva kopplingslagret. Moderna tätade utkastlager är försmorda för livet och kräver inget externt fett.
• Applicera en tunn film av högtemperaturmolyfett på styrhylsan där lagret glider.
• Smörj kopplingsgaffelns svängkula och gaffelkontaktdynor med en liten, exakt mängd av samma fett.
• Lägg aldrig fett på lagerkontaktytan eller på någon friktionsyta.
• Använd endast högtemperaturfett klassad för den termiska miljön inuti ett klockhus.
• Följ kopplingssatsens anvisningar och använd det medföljande fettpaketet där det anges.
• För hydrauliska koncentriska slavcylindrar, konsultera de produktspecifika instruktionerna och missa att använda mindre fett eller inget alls på styrhylsan.

Att följa dessa regler ger en kopplingsutlösning med bästa möjliga livslängd, säkerställer smidig och konsekvent kopplingsfunktion och undviker de kostsamma misstagen som skickar en perfekt ny koppling direkt till papperskorgen.
