Vilket ljud gör ett slitet kopplingslager?

Hur låter egentligen ett slitet kopplingslager?

En sliten kopplingslager — även kallat utkastlager — producerar oftast en högt tjut, kvittrande eller malande ljud som uppträder specifikt när du trycker på kopplingspedalen och försvinner när du släpper den. Detta på-av-förhållande med pedalrörelser är den tydligaste diagnostiska ledtråden som skiljer ett dåligt frigöringslager från andra drivlinans ljud. I vissa fall övergår ljudet till en hård, metallisk slipning när lagret har kommit längre än att skrika till fysisk kontakt mellan metallkomponenter. Om du hör ett konsekvent morrande eller mullrande som ändrar karaktär i samma ögonblick som din fot nuddar kopplingspedalen, är ett felaktigt kopplingslager den mest troliga orsaken.

Att förstå exakt vad du hör - och när - räddar dig från att feldiagnostisera problemet som ett slitet styrlager, ett felaktigt ingående axellager eller till och med växellåda. Var och en av dessa producerar buller vid olika tidpunkter och under olika förhållanden. Utlösningslagrets brussignatur är kopplad direkt till pedalmanövrering, vilket gör det till en av de mer enkla komponenterna att identifiera med gehör.

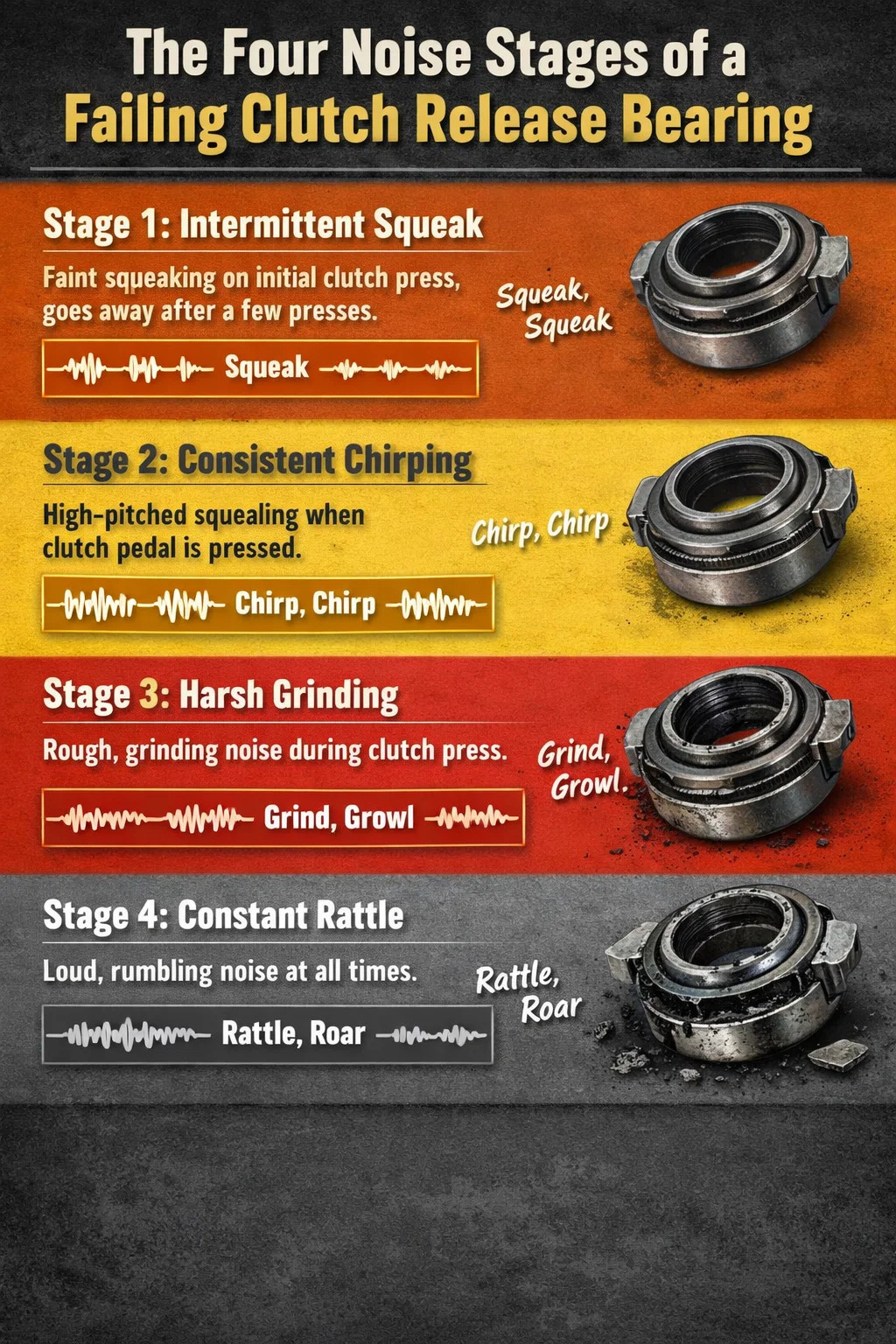

De fyra distinkta bullerstadierna för ett felaktigt kopplingslager

Lagerslitage meddelar sig sällan på en gång. Försämringen följer en ganska förutsägbar båge från subtil till katastrofal, och varje steg producerar en annan akustisk signatur. Att veta vilket stadium du befinner dig i hjälper dig att bedöma hur brådskande det är.

Steg 1 — Intermittent Squeak

I det tidigaste skedet börjar smörjningen inuti lagret bryta ner eller torka ut. Du kanske märker ett svagt gnisslande först vid den första kopplingsdepressionen efter att bilen har stått över natten, och det försvinner inom några få tryck när lagret värms upp. Många förare avfärdar detta som morgonkondens eller kall transmission. Det är lätt att ignorera, men det här är den billigaste och minst störande tiden för att lösa problemet – att byta lager vid denna tidpunkt innebär vanligtvis den minsta sidoskadan.

Steg 2 — Konsekvent kvittrande eller gnisslande vid pedaldepression

Detta är det vanligaste rapporterade stadiet. Bruset är nu repeterbart: tryck på kopplingspedalen, hör tjutet; släpp pedalen, ljudet upphör . Ljudet är högfrekvent, ibland beskrivet som ett fågelkvitter eller ett cykelbromsskrik. Invändigt håller lagrets kul- eller rullelement på att torka, och buren eller löpbanorna börjar uppvisa slitage. Vid denna tidpunkt är lagret funktionellt men nedbrytande. De flesta mekaniker anser att detta stadium är den praktiska tröskeln för att schemalägga utbyte, eftersom utvecklingen till steg 3 kan ske snabbt när konsekvent brus börjar.

Steg 3 — Hård slipning eller morrande

Det höga tjutet övergår till ett lägre, grövre malande eller morrande ljud. Detta indikerar att de rullande elementen inuti lagret har börjat spricka eller att lagerbanorna är synliga skåror. Metall-på-metall-kontakt uppstår. I detta skede finns det en reell risk för att lagret kärvar när kopplingspedalen är nedtryckt , som kan låsa kopplingsgaffeln i ett urkopplat läge och lämna dig strandsatt. Vibrationer som överförs genom själva kopplingspedalen uppträder ofta i detta skede - en pulserande eller grovhet du känner under fötterna.

Steg 4 — Kontinuerligt brus oavsett pedalposition

När lagret väl har kollapsat till en punkt där det är i nästan konstant kontakt med omgivande komponenter, blir ljudet närvarande oavsett om pedalen trycks ned eller inte. I detta skede kan lagret ha gått sönder tillräckligt för att skada tryckplattan, kopplingsskivan eller till och med svänghjulet. Reparationskostnaderna eskalerar kraftigt här. Ett jobb som kan ha kostat $300–$500 i delar och arbete i steg 1 eller 2 kan överstiga $1 200–1 800 $ när tryckplattan och svänghjulets ytbeläggning eller byte är inräknat.

Hur man bekräftar att ljudet kommer från kopplingslagret

Eftersom en manuell växellåda innehåller flera lager som kan producera liknande ljud - det ingående axellagret, pilotlagret eller bussningen och mellanaxellagren - är det värt att köra några enkla kontroller innan du drar slutsatsen att du har ett dåligt frisläppslager.

Pedalpresstestet

Parkera fordonet med motorn igång och växellådan i neutralläge. Trampa långsamt ned kopplingspedalen. Om ett gnisslande eller malande ljud börjar i samma ögonblick som du börjar trycka och slutar när du släpper pedalen helt, är kopplingslagret den primära misstänkta. Ljudet bör följas konsekvent med pedalrörelsen - högre när du trycker ytterligare, potentiellt olika i stigning vid olika pedaldjup beroende på hur lagret kommer i kontakt med tryckplattans fingrar.

Att skilja från ett ingående axellager

En sliten input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Skiljer sig från ett pilotlager eller bussning

Pilotlagret (eller bussningen i många fordon) sitter i mitten av svänghjulet och stöder spetsen på transmissionens ingående axel. Ett slitet styrlager producerar vanligtvis ljud under kopplingens slirningsfas - när du drar ifrån ett stopp och kopplingen är delvis inkopplad. Det kan också producera ett tjut eller gnäll när växellådan är i neutralläge med motorn igång, vilket skiljer sig från frigöringslagrets rena pedaltrycksignatur.

Känn efter vibrationer

Placera handen lätt på växeln samtidigt som du trampar ned kopplingspedalen långsamt. Ett sviktande utlösningslager överför ofta en subtil vibration eller grovhet genom drivlinan som kan kännas vid växelreglaget eller i vissa fordon vid golvbrädan nära transmissionstunneln. Denna taktila feedback, i kombination med det hörbara tjutet vid pedalnedtryckning, pekar bestämt mot frigöringslageret.

Varför kopplingslager slits ut

Att förstå grundorsaken är viktigt eftersom vissa fellägen kan förebyggas, och att åtgärda dem förlänger livslängden på nästa lager.

Vila foten på kopplingspedalen

Detta är den enskilt vanligaste orsaken till för tidig släpplagerfel. Även ett mycket lätt vilotryck på 5–10 lbs på kopplingspedalen håller frigöringslagret snurrande mot tryckplattans membranfjäderfingrar . Vid normal drift belastas lagret bara under den bråkdel av en sekund det tar att växla. En förare som vilar sin fot på kopplingspedalen i trafiken kan lägga till tusentals extra belastade varv per timme, vilket dramatiskt accelererar slitaget. Livslängden för ett lager som körs på detta sätt kan sjunka från 100 000 miles till under 30 000 miles.

Rider Clutch on Hills

Att hålla ett fordon stillastående i en sluttning genom att balansera kopplingsingreppet i stället för att använda handbromsen håller frigöringslagret under kontinuerlig belastning och kopplingsskivan i ett varaktigt slirtillstånd. Utöver att bära lagret, glaserar detta också kopplingsskivan och gör att svänghjulsytan slits. Fem minuters hållning i backe med denna teknik kan påföra samma slitage som dussintals normala körmil.

Kontaminering och fuktinträngning

Moderna tätade lager är försmorda och designade för att fungera underhållsfritt, men tätningar försämras med tiden, särskilt i fordon som körs i våta, leriga eller dammiga miljöer. När fukt eller grus kommer in i lagret, äventyras smörjmedlet och slitaget börjar. Fordon som används terräng eller i områden med tunga vägsalttillämpningar uppvisar ofta slitage på släpplager vid betydligt lägre körsträcka än de som körs i rena, torra förhållanden.

Felinriktning och felaktig installation

Ett frigöringslager som inte är perfekt centrerat på den ingående axelns lagerhållare, eller en kopplingsgaffel som är böjd eller sliten vid sin vridpunkt, kommer att belasta lagret ojämnt. Detta skapar ett sidobelastningstillstånd som lagret inte är utformat för att hantera, vilket ger snabbt slitage på ena sidan av lagrets lagerbana. Brussignaturen i det här fallet är ofta mer ett rytmiskt tickande eller klunkande på pedalnedtryckning snarare än ett mjukt tjut, vilket återspeglar den ojämna belastningen.

Förlängd livslängd utan utbyte

Även med perfekt körteknik är ett släpplager ett slitage. De flesta tillverkare listar kopplingsenhetens livslängd i intervallet 80 000 till 150 000 miles beroende på fordonets vikt, transmissionstyp och användningsmönster . Tunga lastbilar och fordon som används för bogsering når snabbare den nedre delen av intervallet. Många tekniker rekommenderar att man byter ut släpplagret närhelst kopplingsskivan byts ut, eftersom arbetet för att komma åt lagret står för huvuddelen av den totala jobbkostnaden.

Ljudjämförelse: Kopplingsutlösningslager kontra andra vanliga kopplingsljud

Inte alla ljud från kopplingsområdet betyder att utlösningslagret går sönder. Tabellen nedan jämför de vanligaste bullerkällorna och deras egenskaper för att hjälpa till att begränsa diagnosen.

Andra symtom som följer med ett slitet kopplingslager

Buller är den primära indikatorn, men ett sviktande utkastlager uppträder ofta tillsammans med andra symtom som tillsammans skapar ett starkare argument för diagnos.

• Kopplingspedal vibration: En pulserande eller grovhet under foten när man trycker på kopplingen, orsakad av den ojämna ytan på lagret som överför vibrationer upp genom kopplingsgaffeln och hydraul- eller kabellänken.
• Ökad pedalansträngning: När lagret slits och dess inre motstånd ökar skapar det ytterligare motstånd som föraren måste övervinna när pedalen trycks ned. Bytet är gradvis och lätt att missa tills det jämförs med en nyservad koppling.
• Svårigheter att koppla in eller ur växlarna: I avancerade stadier kan ett lager som har börjat kärva eller har fått kopplingsgaffeln att binda, resultera i ofullständig kopplingsurkoppling, vilket gör växlingen knaprig eller svår.
• Kopplingen slirar: Även om slirning oftare är ett symtom på sliten kopplingsskiva, kan ett fast eller kollapsat lager hindra tryckplattan från att helt klämma fast kopplingsskivan, vilket resulterar i slirning under belastning.
• Synligt lagermaterial eller metalliska partiklar: I fordon med inspektionskåpa eller på bänken under ett kopplingsbyte, observerar tekniker ibland glänsande metallskräp i klockhuset som överensstämmer med att lagermaterialet går sönder.

Hur länge kan du köra med ett bullrigt kopplingslager?

Detta beror helt på vilket stadium lagret har nått. I steg 1 (intermittent kallt gnissel) eller tidigt stadium 2 (konsekvent gnisslande vid pedalnedtryckning men inga andra symtom), fortsätter många förare att köra sitt fordon säkert i veckor eller till och med några månader medan de ordnar reparationer. Risken är hanterbar så länge som lagret förblir funktionellt och bullret inte fortskrider.

När slipningen väl börjar (steg 3) innebär fortsatt körning en betydande risk för haveri. Ett lager som kärvar när kopplingspedalen är nedtryckt kan potentiellt låsa kopplingsmekanismen i urkopplat läge, vilket gör att du inte kan lägga i en växel. I värsta fall sprider ett kollapsat lager skräp inuti klockhuset som gör att svänghjuls- och tryckplattans yta sänks, vilket lägger till flera hundra dollar till vad som annars skulle vara ett enkelt byte av lager och kopplingsskivor.

En praktisk riktlinje som används av många erfarna mekaniker: om ljudet förekommer varje gång du trycker på kopplingen och har varit konsekvent i mer än två veckor, boka reparationen omgående. Om ljudet har ändrats från ett tjut till ett gnisslande ens en gång, behandla det som brådskande.

Vad ersättningsprocessen innebär

Att byta ut ett kopplingslager kräver att växellådan tas bort för att komma åt kopplingsenheten. Detta är anledningen till att jobbet medför arbetskostnaden det gör - själva lagret är en billig komponent, vanligtvis prissatt mellan $20 och $80 för de flesta passagerarfordon, men borttagningen av transmissionen på ett frammotor, bakhjulsdrivet fordon tar vanligtvis 3–5 timmars arbete. Demontering av framhjulsdriven växellåda kan sträcka sig från 4–8 timmar beroende på fordonets layout och tillgänglighet.

Eftersom allt detta arbete krävs för att komma åt lagret är det standardpraxis – och ekonomiskt förnuftigt – att byta ut hela kopplingssatsen samtidigt. En kopplingssats innehåller skivan, tryckplattan och frigöringslager, och ibland ett nytt styrlager eller bussning. Den inkrementella kostnaden för ett komplett kit kontra bara lagret är ofta $100–$300, en bråkdel av det extra arbete som skulle krävas för en andra rivning om kopplingsskivan misslyckades ett år senare.

Svänghjulets skick bör också inspekteras vid denna tidpunkt. Ett svänghjul som visar värmesprickor, hårda fläckar (glänsande blåfärgade cirkulära fläckar) eller räfflor djupare än cirka 0,030 tum bör återvändas eller bytas ut , eftersom ett slitet eller repigt svänghjul påskyndar slitaget på den nya kopplingsskivan och kan orsaka kopplingsskrammel eller skakningar även omedelbart efter servicen.

Typiska kostnadsintervall efter fordonskategori

• Ekonomi och kompakta bilar (t.ex. Honda Civic, VW Golf, Toyota Corolla): $450–$900 för ett komplett kopplingssats inklusive arbete i en oberoende butik.
• Prestanda- och sportbilar (t.ex. Subaru WRX, Ford Mustang, Chevrolet Camaro): $700–$1.400 beroende på reservdelsspecifikation och transmissionstyp.
• Lätta lastbilar och stadsjeepar (t.ex. Toyota Tacoma, Ford Ranger): 600–1 200 USD, med fyrhjulsdrivna fordon som i vissa fall kräver ytterligare frånkoppling av växellådan.
• Europeiska fordon med komplexa växellådsarrangemang (t.ex. BMW M-serie, Porsche 911 med manuell): $1 200–2 500 $ på grund av högre reservdelskostnader och förlängda arbetstider.

Förhindrar tidig kopplingsutlösningsfel

Goda körvanor är den mest effektiva formen av underhåll för ett utkastlager. Lagret är utformat för att klara den korta, cykliska belastningen som kommer med normala växlingar. Problem uppstår när belastningen blir kontinuerlig eller överdriven.

1. Håll vänster fot borta från kopplingspedalen mellan växlingarna. Vila den på den döda pedalen (fotstödet) till vänster om kopplingspedalen. Till och med ett par pund vilotryck multiplicerat över tusentals miles ger betydande lagertimmar under belastning.
2. Använd handbromsen i backar, inte kopplingen. När du väntar vid ett trafikljus i en sluttning, dra åt handbromsen istället för att hålla positionen med kopplingsslirning.
3. Genomför växlingar beslutsamt. Långsamt, tveksamt kopplingsingrepp håller lagret belastat längre per skiftcykel. Smidig och någorlunda snabb pedalrörelse förlänger lagrets livslängd.
4. Inspektera kopplingsgaffeln och vridningen under all kopplingsservice. En sliten pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Åtgärda omedelbart eventuella hydraulläckor i kopplingen. En kopplingshuvud- eller slavcylinder som sipprar vätska kan förorena kopplingsskivan och, i hydrauliska utlösningslagersystem som är vanliga i moderna fordon, påverka själva lagerenhetens funktion och livslängd.

Koncentriska slavcylindrar kontra traditionella gaffelmanövrerade lager

Det är värt att notera att många fordon tillverkade från slutet av 1990-talet och framåt använder en koncentrisk slavcylinder (CSC) istället för en traditionell extern slavcylinder och kopplingsgaffelarrangemang. I ett CSC-system är den hydrauliska slavcylindern monterad inuti klockhuset direkt runt den ingående axeln, och utlösningslagret är integrerat i enheten som en enda enhet.

Ljudegenskaperna från ett felaktigt CSC-lager är i stort sett identiska med de för ett traditionellt utkastlager - gnisslande eller slipande vid pedalnedtryckning - men diagnosen och reparationen skiljer sig åt. En CSC kan inte bytas ut isolerad från dess hydrauliska komponenter ; hela enheten måste bytas ut som en enhet. Kostnaden för en CSC-enhet är vanligtvis $80–$250 för själva delen, dyrare än ett fristående lager men ändå rimligt med tanke på komponentens kombinerade karaktär. Tecken på CSC-fel inkluderar också läckage av kopplingsvätska in i klockhuset, vilket kan orsaka kontaminering av kopplingsskivan förutom lagerljud.

Sammanfattning: Viktiga fakta att komma ihåg

• En sliten clutch release bearing primarily produces a tjut, pip eller malande ljud som finns när kopplingspedalen är nedtryckt och frånvarande när den släpps.
• Det motsatta mönstret – ljud när pedalen är uppe, tyst när den trycks ned – pekar mot den ingående axelns lager, inte släpplagret.
• Misslyckanden fortskrider genom fyra steg: intermittent gnisslande, konsekvent gnisslande, slipande och kontinuerligt brus oavsett pedalposition.
• Den vanligaste orsaken till för tidigt fel är att vila en fot på kopplingspedalen, vilket håller lagret i spinning under belastning kontinuerligt.
• Att bara byta ut lagret medan växellådan är ute är dålig ekonomi - en komplett kopplingssats kostar marginellt mer och undviker en andra rivning för skivan eller tryckplattan.
• När ett malande ljud uppstår, behandla reparationen som brådskande. Fortsatt körning riskerar att kärva lager, skador på transmissionens ingående axel och eskalerande reparationskostnader.
