Vad är skillnaden mellan ett kopplingslager och ett utkastlager?

Om du någonsin har undrat om ett kopplingslager och ett utkastlager är olika delar, är svaret enkelt: de är exakt samma komponent . "Throwout bearing" är den äldre, mer vardagliga amerikanska termen, medan "clutch release bearing" är det tekniskt korrekta och internationellt erkända namnet som används i tekniska manualer, reservdelskataloger och OEM-dokumentation. Mekaniker i Nordamerika använder ofta båda termerna omväxlande, och reservdelsleverantörer listar dem som samma SKU. Det finns ingen funktionell, strukturell eller positionsskillnad mellan de två - bara en skillnad i namnkonvention.

Som sagt, att förstå vad ett kopplingslager faktiskt gör, hur det misslyckas, vilka typer som finns och när det ska bytas ut är mycket mer värdefullt än att reda ut nomenklaturen. Den här artikeln täcker allt från grundläggande användning till avancerad diagnostik.

Vad a Utlösningslager för koppling Gör faktiskt

Kopplingsutlösningslagret - även kallat utkastlagret - sitter på transmissionens ingående axelhylsa, direkt framför kopplingens tryckplatta. Dess uppgift är att fungera som det mekaniska gränssnittet mellan den stationära kopplingsgaffeln (eller hydrauliska slavcylindern) och de snurrande tryckplattans fingrar eller membranfjädern.

När du trycker på kopplingspedalen trycker gaffeln frigöringslagret framåt längs den ingående axeln. Lagret kommer i kontakt med spetsarna på membranfjäderfingrarna på tryckplattan. Eftersom tryckplattan snurrar med motorns svänghjul och gaffeln är stationär, måste lagret rotera fritt samtidigt som det överför axiell (framåt) kraft. Den kombinationen - axiell lastöverföring under spinning - är vad som definierar ett axiallager, vilket är precis vad ett kopplingslager är.

Trycket som appliceras genom lagret tvingar membranfjädern att böjas inåt, vilket frigör klämkraften på kopplingsskivan. Skivan kan sedan snurra fritt mellan tryckplattan och svänghjulet, vilket kopplar bort motorkraften från transmissionens ingående axel. Släpp pedalen och fjädern snäpper tillbaka, klämmer fast skivan igen och kopplar in drivningen igen.

I en typisk personbil trycks kopplingspedalen ner tusentals gånger per år. En förare som pendlar i stop-and-go-trafik kan trampa ner kopplingspedalen över 30 000 gånger per år . Utlösningslagret måste klara den upprepade belastningen över extrema temperaturer, vibrationer och varierande pedaltryck.

Varför namnet "Utkastlager" finns

Termen "utkastning" kommer från komponentens verkan: när du trycker ner kopplingen, kastas lagret fysiskt ut - trycks framåt - mot tryckplattan. Denna mekaniska beskrivning gav en intuitiv mening för tidig bilmekanik och blev inbäddad i amerikansk verkstadsordförråd under hela 1900-talet.

Europeiska och japanska tillverkare, samt SAE tekniska standarder, har länge standardiserat på "kopplingslager" eftersom det beskriver funktionen snarare än rörelsen. När lagret griper in i membranfjädern, gör det att kopplingen släpper. "Clutch release bearing" är nu den dominerande termen inom:

• OEM reservdelskataloger från Toyota, Volkswagen, Ford, GM och BMW
• Eftermarknadsleverantörer inklusive SKF, LuK, Sachs och Timken
• SAE och ISO teknisk dokumentation
• Servicemanualer från tillverkare tillverkade efter cirka 1985

I det dagliga butikssnacket förblir "utkastningslager" perfekt förstådd, särskilt i USA. Ingendera termen är fel; de återspeglar helt enkelt olika traditioner att namnge samma del.

Typr av kopplingslager

Alla kopplingslager är inte identiska. Det finns flera distinkta konstruktioner, var och en lämpad för olika transmissionskonfigurationer och manöversystem.

Typ av glidhylsa (vanligast)

Detta är standarddesignen som finns på de flesta bakhjulsdrivna fordon med mekaniskt länkage eller kabelmanövrerade kopplingar. Lagerenheten monteras på en plast- eller metallhylsa som glider längs transmissionens ingående axels styrrör. En kopplingsgaffel - vanligtvis en Y-formad spak som svänger på en kulbult inuti klockhuset - trycker hylsan och lagret framåt när pedalen trycks ned. De flesta inhemska lastbilar och sportbilar från 1960-talet fram till idag använder fortfarande detta arrangemang.

Koncentrisk slavcylinder (CSC) typ

Moderna framhjulsdrivna fordon och många prestandabilar använder en koncentrisk slavcylinder, som integrerar det hydrauliska ställdonet och utlösningslagret i en enda enhet som monteras direkt på transmissionshuset, som omger den ingående axeln. När hydraultryck appliceras via kopplingspedalen, trycker kolven inuti CSC lagret framåt mot membranfjädern. Denna design eliminerar den yttre gaffeln, minskar antalet rörliga delar och förbättrar pedalkänslan. Fordon inklusive Honda Civic, Volkswagen Golf (MkV och framåt) och Ford Focus använder utlösningslager av CSC-typ. Nackdelen: när lagret eller den hydrauliska tätningen går sönder måste hela CSC-enheten vanligtvis bytas ut - och det kräver att transmissionen tas bort för att komma åt.

Typ av kontinuerlig kontakt (självcentrerande).

Vissa tillverkare designar frigöringslager för att hålla konstant lätt kontakt med membranfjädrarnas fingrar hela tiden, även när kopplingen är helt inkopplad. Detta eliminerar det lilla resegapet som finns i konventionella inställningar och gör att pedalresponsen känns mer omedelbar. Det innebär också att lagret roterar kontinuerligt med motorvarvtal, vilket kräver lagermaterial av högre kvalitet och bättre tätning. LuK och Sachs erbjuder kontinuerliga kontaktlager som OEM-tillbehör på flera europeiska fordon.

Vinkelkontakt kullager typ

Tillämpningar för tunga och kommersiella fordon - semi-lastbilar, stora dieselpickuper, jordbruksutrustning - använd vinkelkontaktkullager eller koniska rullager inuti frigöringslagerhuset. Dessa ger avsevärt högre axiell lastkapacitet än de enradiga spårkullagren som används i personbilar. En klass 8 lastbilskoppling kan kräva över 600 lbs pedalkraft att koppla ur utan hydraulisk hjälp, och utlösningslagret måste hantera det upprepade gånger.

Hur man känner igen ett felaktigt kopplingslager

Ett slitet eller sviktande kopplingslager ger karakteristiska symtom som vanligtvis är lätta att identifiera när du väl vet vad du ska lyssna och känna efter.

Brus när pedalen är nedtryckt

Detta är den mest tillförlitliga indikatorn på ett felaktigt utlösningslager. Ett malande, kvittrande, gnisslande eller skramlande ljud som dyker upp specifikt när du trycker ner kopplingspedalen – och försvinner när du släpper den – pekar direkt på frigöringslagret. Ljudet uppstår vanligtvis på grund av att de inre lagerbanorna har slitits, fettet har torkat ut eller att lagerhållaren har spruckit. I ett konventionellt gaffelmanövrerat system belastas lagret endast när pedalen är nere, så ljudet är tätt korrelerat med pedalens läge.

Med konstruktioner med kontinuerlig kontakt roterar lagret hela tiden, så ljudet kan finnas konstant och bli högre eller ändra stigning när pedalkraften ökar.

Svårigheter att koppla in eller lossa kopplingen

Om lagret har fastnat eller kollapsat delvis, kanske det inte går smidigt längs den ingående axelhylsan, vilket gör att kopplingen känns stel, ojämn eller oprecis. I extrema fall kan lagret kärva och förhindra fullständig urkoppling, vilket gör växlingar svåra eller omöjliga. Ett helt kärvt lager kan också skada membranfjädrarna genom ojämn kontakt, vilket förvärrar reparationskostnaden avsevärt.

Kopplingspedal vibration eller pulsering

När de inre lagerkomponenterna har slitits ojämnt, kan pedalen överföra en vibration eller pulserande känsla tillbaka genom gaffeln. Detta skiljer sig från den normala "engagement point"-feedback som de flesta förare känner. En pulserande vibration som uppstår under hela pedalslaget - inte bara vid inkopplingspunkten - är värt att undersöka omgående.

Visuell inspektion under kopplingsservice

Varje gång växellådan tas bort för ett byte av kopplingen bör utlösningslagret inspekteras. Kontrollera efter:

• Grov eller motståndskraftig rotation när den snurras för hand
• Synliga skåror, sprickor eller missfärgningar på kontaktytan
• Slitna, trasiga eller saknade kontaktdynor på gaffelfingrarna (i tillämpliga fall)
• Vinkla eller glapp i lagerenheten när den pressas axiellt
• Oljeförorening — detta tyder på en läckande ingående axeltätning som också måste åtgärdas

Med tanke på att åtkomst kräver borttagning av överföring, praktiskt taget alla professionella tekniker byter ut utlösningslagret varje gång kopplingsskivan och tryckplattan byts ut , oavsett om lagret visar symtom. Arbetskostnaden för jobbet överstiger vida kostnaden för själva lagret - vanligtvis $15 till $60 för de flesta personbilstillämpningar - och att installera ett nytt lager eliminerar möjligheten att behöva dra växellådan igen 20 000 miles senare för ett lager som var på gränsen vid tidpunkten för kopplingsservice.

Kopplingsutlösningslager kontra andra kopplingskomponenter: Vad blir förvirrat

Eftersom utlösningslagret är en del av ett större kopplingssystem kan dess symtom överlappa - eller maskeras av - fel i intilliggande komponenter. Att förstå vad varje del gör hjälper till att isolera det faktiska felet.

Lossningslager vs. Pilotlager / Pilotbussning

Pilotlagret eller pilotbussningen är ett litet lager som pressas in i mitten av vevaxeln eller svänghjulet. Den stöder den främre spetsen på transmissionens ingående axel, håller den centrerad och förhindrar böjning under belastning. Till skillnad från utlösningslagret är pilotlagret endast under påfrestning när kopplingen är urkopplad — när den ingående axeln snurrar med en annan hastighet än vevaxeln. Ett sviktande styrlager producerar ljud vid växlingar eller när kopplingen hålls nedtryckt vid ett stopp (som att vänta vid ett trafikljus med växellådan i första växeln). Om borttagning av lagertrycket gör att ljudet slutar, är problemet mer sannolikt pilotlagret än utlösningslagret.

Frigöringslager kontra tryckplatta

Tryckplattan ger klämkraft för att hålla kopplingsskivan mot svänghjulet. En sliten tryckplatta orsakar ofta att kopplingen slirar - där motorns varvtal stiger utan motsvarande ökning av fordonshastigheten, särskilt vid kraftig gaspådrag. Ett sviktande frigöringslager, däremot, producerar normalt brus eller ingreppssvårigheter snarare än glidning. Om du märker att kopplingen slirar men inget ljud vid pedalnedtryckning är tryckplattan den mer sannolika boven.

Frigöringslager vs. kopplingsgaffel

Kopplingsgaffeln är spaken som översätter pedalrörelsen till axiell kraft på frigöringslagret. En sprucken eller sliten kopplingsgaffel, eller en sliten pivåkula, kan orsaka inkonsekvent pedalkänsla, skramlande ljud eller i allvarliga fall, fullständig förlust av kopplingsmanövreringen. Till skillnad från buller från frisläppningslager är ljudet från kopplingsgaffeln ofta mer en klunk eller ett skramlande i början av pedalrörelsen snarare än ett ihållande tjut eller grind mitt i slaget.

Frigöringslager kontra slavcylinder (extern typ)

På hydrauliskt manövrerade system som använder en extern slavcylinder (i motsats till en CSC), trycker slavcylindern kopplingsgaffeln mekaniskt. En läckande eller trasig extern slavcylinder orsakar en svampig eller sjunkande kopplingspedal, inte mekaniskt ljud. Avluftning av hydraulsystemet eller inspektion av vätskeläckor vid slavcylinderkroppen kommer vanligtvis att bekräfta denna diagnos snabbt.

Byte av kopplingsutlösningslager: Vad jobbet innebär

Det finns ingen genväg för att byta ut ett kopplingslager: växellådan måste komma ut. På de flesta bakhjulsdrivna fordon är detta en enkel men arbetskrävande process som vanligtvis tar 3 till 6 timmar för en erfaren mekaniker. Framhjulsdrivna fordon med tvärmonterade motorer och integrerade växellådor kan kräva betydligt mer demontering.

Allmän procedur för gaffelmanövrerade system

1. Lyft och stöd fordonet säkert på domkrafter eller en hiss.
2. Koppla bort drivaxeln eller CV-axlarna efter behov.
3. Koppla loss kopplingslänken, hydraulledningen eller vajern vid transmissionen.
4. Stöd transmissionen med en transmissionsdomkraft och ta bort tvärbalken.
5. Ta bort klockhusbultarna och skjut transmissionen bakåt från den ingående axeln.
6. Ta bort kopplingsgaffeln från pivotkulbulten och skjut loss frigöringslagret från den ingående axelhylsan.
7. Inspektera gaffeln, vridkulan, ingående axelhylsa och kopplingskomponenterna. Byt ut vid behov.
8. Installera det nya utlösningslagret - de flesta snäpper fast på gaffelfingrarna eller klämmer fast på hylsan - och sätt tillbaka alla komponenter i omvänd ordning.

CSC-specifika överväganden

Byte av koncentriskt slavcylinder följer en liknande borttagningsprocedur för växellådan, men när växellådan är ur, lossar CSC helt enkelt från växellådshuset (vanligtvis 2 till 4 bultar). Hydraulledningen måste kopplas bort och systemet avluftas efter återinstallation. Vissa CSC-enheter använder en hydraulisk snabbkoppling; andra använder en gängad banjobult. Byt alltid ut hydraulledningens tätningsbrickor om de är av kopparkrosstyp.

En viktig försiktighet med CSC-installation: låt inte kopplingsskivan hänga utan stöd på transmissionens ingående axel när transmissionen styrs tillbaka på plats. Använd ett kopplingsinriktningsverktyg för att hålla skivan centrerad på svänghjulet och stöd noggrant transmissionens nos för att undvika att böja den ingående axeln eller skada CSC-kolvtätningarna.

Delar som ska bytas ut samtidigt

Eftersom överföringen redan är ute bör följande artiklar utvärderas och bytas ut om det finns några tvivel om deras tillstånd:

• Kopplingsskiva och tryckplatta (byt ut som ett matchat set)
• Pilotlager eller pilotbussning
• Bakre huvudtätning (vevaxel oljetätning)
• Transmissionens ingående axeltätning
• Kopplingsgaffel (om den är sliten eller sprucken)
• Pivotkultapp (om hylsan är sliten)
• Svänghjul (yts upp eller byt ut om det är sprucket eller värmesprucket)

Hur länge ska ett kopplingslager hålla

Under normala körförhållanden bör ett kopplingslager av hög kvalitet hålla hela kopplingsenhetens livslängd - vanligtvis 80 000 till 120 000 mil i en måttligt körd personbil. Vissa lager, särskilt de som används i lätta fordon som framförallt körs på motorvägar med sällan kopplingsingrepp, kan överstiga 150 000 miles utan fel.

Flera faktorer påskyndar slitaget:

• Kör på kopplingspedalen — Att vila foten på pedalen under körning bibehåller en delkontakt mellan lagret och membranfjädern, vilket orsakar kontinuerligt lågbelastningsslitage. Denna singelvana kan halvera släpplagrets livslängd.
• Frekvent stop-and-go-körning — Stadspendling multiplicerar kopplingens inkopplingscykler dramatiskt jämfört med användning på motorväg.
• Bogsering eller transport av tunga laster — ökar pedalkraften och den axiella kraft som lagret måste överföra.
• Aggressiv eller prestandakörning — upprepade hårda lanseringar belastar hela kopplingssystemet, inklusive lagret.
• Dålig lagerkvalitet — budgetersättningslager som använder sämre stål eller otillräcklig tätning försämras betydligt snabbare än OEM eller premium eftermarknadsenheter från SKF, Timken eller Sachs.
• Felinriktning — en felaktigt inriktad kopplingsskiva eller en böjd ingående axel skapar sidobelastning på utlösningslagret som det inte är konstruerat för att hantera.

Välja ett nytt kopplingslager

Reservdelsmarknaden erbjuder ett brett utbud av kopplingslager till olika prisklasser. Att förstå skillnaderna hjälper till att göra ett mer välgrundat val.

OEM kontra eftermarknad

OEM-lager kommer från originalutrustningsleverantören eller är omdöpta motsvarigheter. För fordon från tillverkare som köper sina kopplingskomponenter från LuK (nu en del av Schaeffler Group), Sachs eller Valeo, är ett OEM-likvärdigt lager från samma tillverkare vanligtvis det bästa valet. Dessa lager är tillverkade enligt samma specifikationer som originalet och använder samma kvalitet av stål, tätning och fett.

Generiska eller namnlösa lager som kommer från lågpristillverkare är ofta betydligt billigare – ibland under 10 USD – men skillnaden i kvalitetskontroll är betydande. Rapporter om för tidigt fel inom 10 000 till 20 000 miles är vanliga med budgetlager, vilket gör kostnadsbesparingarna illusoriska med tanke på det arbete som krävs för ominstallation.

Kompletta kopplingssatser

Mest välrenommerade kopplingsleverantörer - LuK, Sachs, Exedy, Valeo, ACT - säljer kompletta kopplingssatser som inkluderar kopplingsskivan, tryckplattan och frigöringslager som en matchad uppsättning. För de flesta reparationsscenarier är det mer praktiskt att köpa ett kit än att köpa enskilda komponenter, eftersom delarna är konstruerade för att fungera tillsammans och prisskillnaden vanligtvis är blygsam. Kitpriserna för vanliga personbilar varierar vanligtvis från $80 till $350 beroende på fordonsapplikation och märkesnivå.

Prestandaapplikationer

Modifierade fordon som kör uppgraderade kopplingstryckplattor - som kräver högre pedalkraft - behöver frigöringslager som är klassade för högre axiella belastningar. Leverantörer som ACT (Advanced Clutch Technology) och South Bend Clutch erbjuder kraftiga utlösningslager tillsammans med sina prestandakopplingssatser. Att använda ett standardutlösningslager med en högtryckstryckplatta kan orsaka för tidigt lagerbrott även vid försiktig körning, eftersom kontaktkraften överstiger OEM-lagrets konstruktionsklassificering.

Kopplingsfrisläppningslagerkostnad och arbetsuppskattningar

Eftersom åtkomst till utlösningslagret alltid kräver att transmissionen tas bort, är själva delkostnaden en mindre del av den totala reparationskostnaden.

Dessa uppskattningar förutsätter endast byte av lagret. När kopplingsskivan och tryckplattan byts ut samtidigt - vilket starkt rekommenderas - lägg till $100 till $400 för ytterligare delar beroende på fordon och märkesnivå. Den inkrementella arbetskostnaden är minimal eftersom kopplingsenheten redan är exponerad.

Kan du köra med dåligt kopplingslager

Detta beror på hur mycket lagret har degraderats. I de tidiga stadierna av misslyckande - när det enda symptomet är ett svagt gnisslande eller tjutande ljud när pedalen trycks ner - är fordonet fortfarande fullt fungerande och kan köras försiktigt. Men att fortsätta köra utan att åtgärda problemet påskyndar fel och riskerar att orsaka sekundär skada.

Om lagret kärvar helt kan det låsa sig mot membranfjädrarna och hindra kopplingen från att kopplas ur alls. Vid den tidpunkten kan fordonet inte växlas ur vilken växel det för närvarande är i, och fortsatt drift riskerar att böja eller bryta tryckplattans fingrar, skära på svänghjulsytan eller skada den ingående axelns hylsa - allt detta dramatiskt ökar reparationskostnaderna.

Det praktiska rådet är: ignorera inte bruset. Om du hör ett malande eller tjutande ljud som är specifikt kopplat till nedtryckning av kopplingspedalen, schemalägg reparationen innan situationen blir en nödsituation. Att köra 2 000 till 3 000 ytterligare miles på ett bullrigt men fortfarande fungerande lager är ett annat förslag än att köra 15 000 miles i hopp om att problemet löser sig.

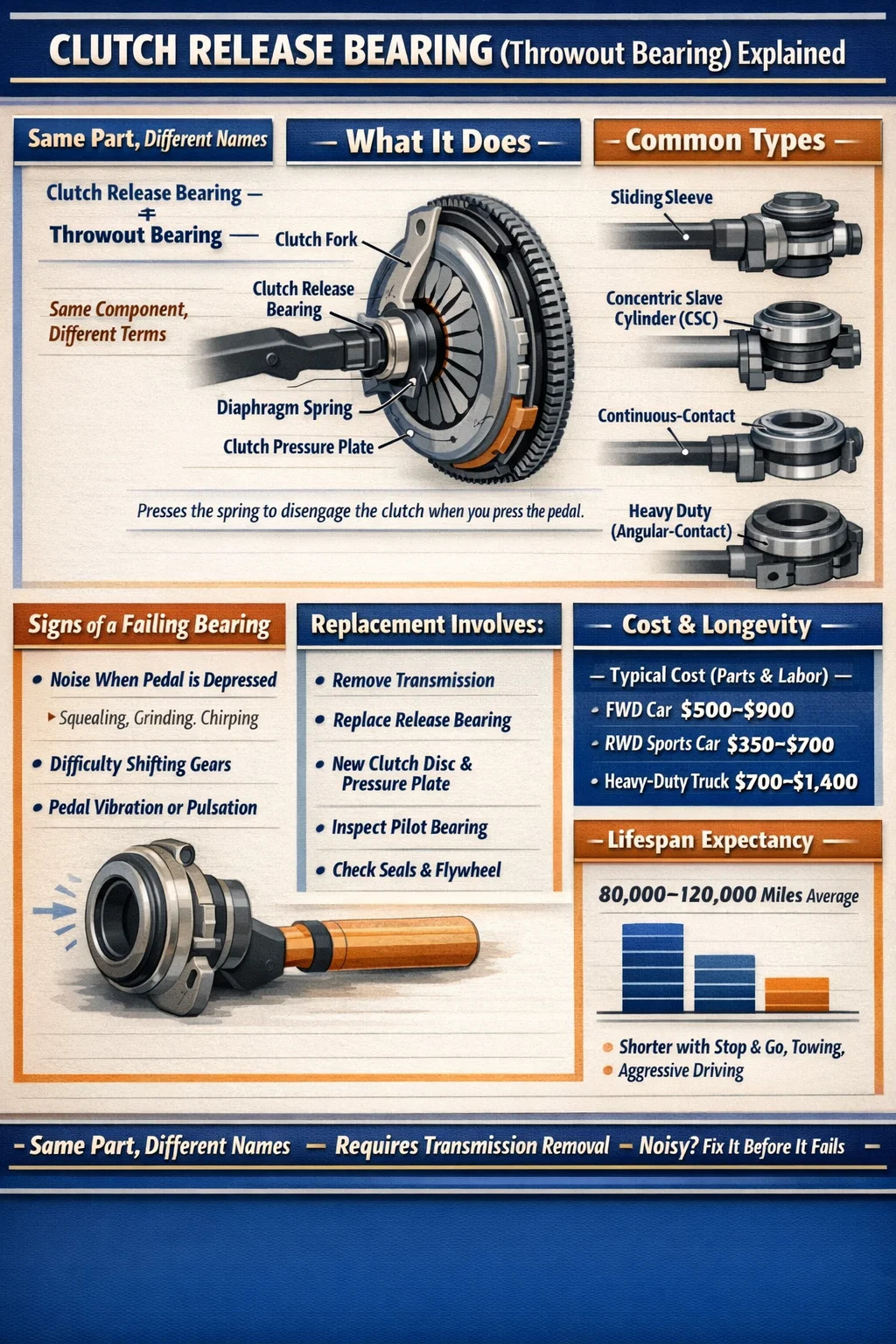

Sammanfattning: Utlösningslager och utloppslager är samma del

För att sammanföra allt tydligt:

• Ett kopplingslager och ett utkastlager är identiska komponenter beskrivs med olika namn. "Throwout bearing" är den amerikanska vardagstermen; "kopplingslager" är den tekniska standardbeteckningen.
• Lagret fungerar som ett tryckgränssnitt mellan det stationära manöversystemet och den snurrande tryckplattan, vilket möjliggör urkoppling av kopplingen.
• Det finns flera designtyper - glidhylsa, koncentrisk slavcylinder, kontinuerlig kontakt och tunga - var och en lämpad för olika applikationer.
• Det primära symptomet på ett sviktande lager är buller, speciellt när kopplingspedalen är nedtryckt.
• Byte kräver alltid att transmissionen tas bort; att byta hela kopplingssatsen samtidigt rekommenderas starkt.
• Kvalitet spelar roll — använd OEM-ekvivalenta lager från etablerade leverantörer snarare än det billigaste tillgängliga alternativet.
• Tidig uppmärksamhet på symtom förhindrar sekundär skada och håller de totala reparationskostnaderna förutsägbara.
