Varför misslyckas ett kopplingslager? Orsaker och korrigeringar

Varför ett kopplingslager misslyckas: det korta svaret

A kopplingslager — även kallat utkastlager — misslyckas främst på grund av långvarig kontaktfriktion, otillräcklig smörjning, förorening från olja eller kopplingsdamm och den kumulativa mekaniska påfrestningen av upprepade in- och urkopplingscykler. I de flesta personbilar är ett kopplingslager utformat för att hålla mellan 80 000 och 150 000 mil , men verkliga körvanor, vätskeläckor och dåliga installationsmetoder kan minska den livslängden dramatiskt - ibland till under 40 000 miles.

Själva lagret sitter mellan kopplingsgaffeln (eller hydrauliskt manöverdon) och tryckplattans membranfjäderfingrar. Varje gång föraren trycker ned kopplingspedalen, glider frigöringslagret framåt på transmissionens ingående axelhylsa och pressar mot de snurrande tryckplattans fingrar. Den upprepade kontakten - även för en bråkdel av en sekund varje gång - ger ett enormt slitage under lagrets livslängd. När något av flera tillstånd försämrar lagrets förmåga att hantera den belastningen, följer fel.

Att förstå exakt vad som orsakar den nedbrytningen är inte bara akademiskt. Den informerar direkt om hur man väljer en ersättare släpplager , hur man installerar det korrekt och vilka körvanor som ska ändras för att förhindra att samma fel upprepas.

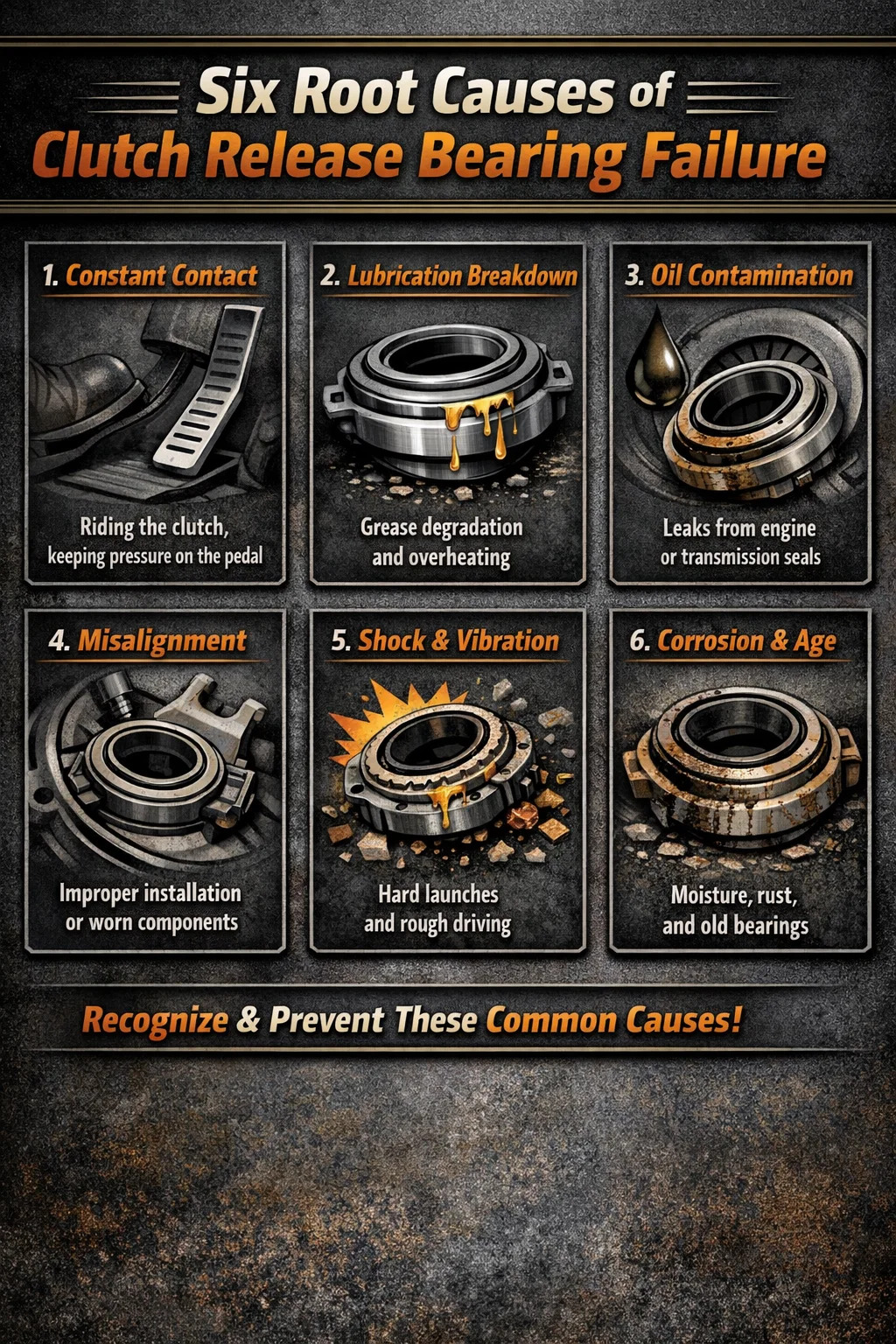

De sex grundorsakerna till att kopplingsutlösningslager inte fungerar

1. Kontinuerlig kontakt med membranfjädern

Detta är den enskilt vanligaste orsaken till för tidigt slitage i fordon med kabelmanövrerade eller mekaniska kopplingar. Förare som vilar sin vänstra fot lätt på kopplingspedalen - en vana som ibland kallas att "åka på kopplingen" - håller utkastlagret i konstant, delvis kontakt med de snurrande membranfjädrarna. Till och med ett par pund pedaltryck räcker för att trycka in lagret i den roterande fjädern, vilket genererar värme och friktion som förstör lagrets fett, hållare och löpbaneytor.

I hydrauliskt manövrerade system (där lagret är en koncentriskt slavcylinderlager eller CSC), är detta problem något mildrat genom design, men även hydrauliska system kan ha en liten mängd resttryck om huvudcylinderns tätningar är svaga och bibehåller lätt kontakt.

Studier av slitage på kopplingskomponenter har visat att en förare som vanligtvis vilar sin fot på kopplingspedalen kan minska lagrets livslängd genom att 30–50 % jämfört med en förare med ren pedalteknik.

2. Smörjning och fettnedbrytning

Kopplingsutlösningslagret är en försmord, tätad enhet i praktiskt taget alla moderna applikationer. Fettet inuti är vanligtvis ett litiumkomplex eller polyureabaserat fett klassificerat för högtemperaturdrift — kopplingsmiljön når regelbundet temperaturer mellan kl. 150°C och 250°C (300–480°F) under normal körning. Under svåra förhållanden, som upprepade starter i backen, tung bogsering eller bananvändning, kan temperaturen stiga långt över 300°C.

Vid de extrema temperaturerna bryts fettet ned kemiskt. Basoljan separeras från förtjockningsmedlet, viskositeten sjunker och smörjfilmen mellan rullande element och löpbanor blir otillräcklig. Metall-till-metall-kontakt börjar. När det väl händer genererar lagret sin egen värme genom friktion, vilket påskyndar nedbrytningen i en självförstärkande cykel. Lagret kärvar eller spjälkar inom en relativt kort tid efter initialt fettavbrott.

Externt applicerat fett är faktiskt en fara snarare än en fördel i de flesta fall. Om en tekniker applicerar fett på den ingående axelhylsan där lagret glider, migrerar överskottsfett in i kopplingsskivan, förorenar friktionsmaterialet och orsakar kopplingsslirning. Det korrekta tillvägagångssättet är att tillämpa en mycket tunn film av högtemperaturfett endast till glidytan - inte till lagerytan eller friktionsskivans område.

3. Kontaminering från oljeläckor

Kopplingshuset är en tät miljö, men två primära oljeläckagekällor kan införa föroreningar: den bakre huvudtätningen (motorsidan) och transmissionens ingående axeltätning (växellådans sida). Båda tätningarna är vända mot kopplingsskivan och utlösningslagret. När endera tätningen gråter olja - även en liten mängd - migrerar oljan över svänghjulet, kopplingsskivan, tryckplattan och når så småningom utlösningslagret.

Oljeföroreningar skadar utlösningslagret på två sätt. Först fungerar oljan som ett lösningsmedel och tvättar bort fettet ur det förseglade lagret. För det andra reagerar olja mättad med förbränningsbiprodukter eller växellådsoljetillsatser kemiskt med fettet och lagrets stålkomponenter, vilket orsakar korrosionsgropar på löpbanorna. Urkärnade löpbanor genererar det karakteristiska mullrande eller morrande ljudet som mekaniker förknippar med en sliten utkastlager .

Den kritiska reparationsprincipen här: om du byter ut ett kopplingslager på ett fordon med ett känt oljeläckage, kommer det nya lagret att gå sönder i förtid om inte läckagekällan åtgärdas först. Många upprepade fel som kan spåras till "defekta" lager är faktiskt resultatet av en ofixerad bakre huvudtätning.

4. Felinställning och installationsfel

Ett frigöringslager måste sitta perfekt parallellt med tryckplattans membranfjäderfingrar. Alla vinkelfel – även så lite som 0,5–1,0 mm av off-center kontakt — skapar en ojämn lastfördelning över lagrets rullande element. Vissa kulor eller rullar bär en oproportionerlig del av belastningen, vilket leder till lokal utmattning, spjälkning och eventuellt lagerkollaps.

Felinriktning har flera grundorsaker:

• En sliten eller böjd kopplingsgaffel som inte längre trycker lagret rakt
• Ett slitet styrlager (det lilla lagret i mitten av svänghjulet eller vevaxeln) som gör att transmissionens ingående axel kan vandra
• En böjd eller felaktigt åtdragen tryckplatta bultar leder till en spänd tryckplatta
• Underlåtenhet att använda ett inriktningsverktyg när du installerar kopplingsskivan, lämnar skivan utanför mitten och drar ut membranfjädern ur plan
• Ett skadat eller slitet klockhus som inte längre centrerar växellådan mot motorblocket

Professionella kopplingsinstallatörer kontrollerar alltid klockhusets löpning med en visare innan du installerar en ny kopplingssats. Klockhusets runout bör vanligtvis vara inom 0,005 tum (0,127 mm) av sant. Om det överstiger detta måste feluppställningskällan korrigeras innan de nya komponenterna installeras.

5. Vibrationer, chockbelastning och aggressiv körning

Högpresterande körning, bananvändning och frekventa hårda lanseringar utsätter kopplingsutlösningslagret för stötbelastningar som vida överstiger vad komponenten var designad för vid normal väganvändning. Varje hård lanseringshändelse skickar en kraftig krafttopp genom lagret när kopplingen kopplas in. Med tiden orsakar dessa stötbelastningar utmattning under ytan i lagrets löpbanor - ett felläge som kallas spjälkning, där flingor av härdat stål bryter sig loss från löpbanans yta.

Fordon som körs på ojämna vägar - särskilt lastbilar och stadsjeepar som kör terräng - kan uppleva ytterligare vibrationer som resonerar genom drivlinan och in i kopplingsenheten. Medan lagret är något skyddat av kopplingsskivans torsionsfjädrar, tröttar långvariga vibrationer gradvis ut lagerhållaren, särskilt i äldre konstruktioner som använder stansade stålburar snarare än maskinbearbetade eller polymerburar.

För prestandaapplikationer, uppgradering till en kraftigt utlösningslager med en smidd eller bearbetad stålbur, större kulelement och fett med högre temperatur är en praktisk nödvändighet snarare än en valfri uppgradering.

6. Ålder, korrosion och fuktinträngning

I fordon som ser betydande säsongsbetonade temperatursvängningar kan fukt kondensera inuti kopplingshuset under kallt väder. Den fukten angriper utsläppslagrets yttre yta och tränger över tiden in i lagertätningarna, blandas med det inre fettet och orsakar oxidation av stålbanorna. Korrosionsgropbildning påskyndar utmattningen av rullande element dramatiskt — ett lager med till och med lätt gropfrätning har en livslängd som kan vara 60–70 % kortare än en ren motsvarighet.

Fordon som lagras under längre perioder (säsongsbilar, klassiker, projektbilar) är särskilt utsatta. Efter en lång lagringsperiod utan drift kan fettet i lagret stelna eller separera, vilket lämnar löpbanorna oskyddade när fordonet återgår till drift. I dessa fall är det en självklarhet att byta ut kopplingslagret under en långtidsförvaringsrekonditionering som ett bra förebyggande underhåll snarare än en onödig kostnad.

Symtom: Hur man känner igen ett felaktigt kopplingslager

Att fånga upp utlösningslagerfel tidigt kan förhindra att skadan faller på tryckplattan och kopplingsskivan – komponenter som kostar betydligt mer att byta ut. Symtomen följer en ganska förutsägbar utveckling:

En kritisk diagnostisk skillnad: ljud som uppstår endast när kopplingspedalen trycks ned och försvinner när pedalen släpps pekar nästan alltid på utkastlager . Ljud som uppstår när pedalen släpps och försvinner när den trycks ned indikerar vanligtvis ett slitet styrlager. Att få denna distinktion rätt undviker feldiagnostik och ett onödigt byte av hela kopplingen.

Vissa förare märker också att kopplingens ingreppspunkt förskjuts - vanligtvis rör sig högre upp på pedalrörelsen när lagret slits. Detta beror på att det slitna lagret inte längre trycker membranfjäderfingrarna till deras designade frigöringspunkt, vilket kräver extra pedalrörelse för att helt frikoppla kopplingen.

Typer av kopplingsutlösningslager och deras felegenskaper

Alla släpplager är inte konstruerade på samma sätt och olika konstruktioner har distinkta fellägen som är värda att förstå när man väljer en ersättare.

Standard vinkelkontaktlager

Den vanligaste typen i personbilar. Den använder en enda rad kulor i vinkelkontaktarrangemang, som kan hantera både radiella och axiella (dragkraft) belastningar. Den axiella belastningskapaciteten är särskilt viktig eftersom frigöring av kopplingen genererar en betydande axialbelastning när lagret trycker mot membranfjädern. Standard vinkelkontaktlager misslyckas huvudsakligen på grund av fettnedbrytning, gropbildning i löpbanan och utmattning av burar.

Koncentriskt slavcylinder (CSC) lager

Den koncentriska slavcylindern, som finns i många moderna fordon med hydraulisk kopplingsmanövrering, integrerar utlösningslagret direkt i en hydraulisk kolvenhet monterad på transmissionens ingående axelhus. Lagret är alltid i kontakt med membranfjädern, upprätthålls av hydrauliskt tryck snarare än en mekanisk gaffel. Denna design minskar stötbelastningen från gaffelingrepp men introducerar ett unikt felläge: fel på hydraulisk tätning inuti själva CSC, vilket orsakar vätskeläckor som förorenar lagret och kopplingsskivan. Eftersom CSC-lagret inte kan bytas separat i de flesta konstruktioner måste hela enheten bytas ut - till en typisk kostnad av $80–$200 för enbart delen , betydligt mer än ett konventionellt släpplager.

Självcentrerande frigöringslager

Används i applikationer där en liten snedställning förväntas eller svår att eliminera helt — vanligt i kommersiella lastbilar, tung utrustning och vissa jordbruksmaskiner. Lagret har en flytande hållare som gör att det kan anpassa sig själv till membranfjäderns mitt. Denna design är avsevärt mer tolerant mot mindre snedställning men misslyckas fortfarande på grund av föroreningar och fettförsämring, ofta vid högre totala körsträckor än standardlager eftersom den självcentrerande verkan förhindrar den lokala överbelastningen som felinriktning orsakar i konstruktioner med fasta bärare.

Solid kontaktansiktslager

Äldre fordon använde ibland ett lager av kolkontaktyta snarare än ett rullande element. Kolgrafitytan tryckte direkt mot de snurrande membranfjädrarna och nöts gradvis över tiden. Dessa lager misslyckas genom enkel mekanisk förslitning av kolytan - vanligtvis genererar ett fint svart damm inuti klockhuset - och genom sprickbildning av kolet på grund av termisk chock. Kollager ses sällan i nytillverkade fordon men är fortfarande vanliga i vintage- och klassiska bilar.

Vad händer när du ignorerar ett felaktigt utsläppslager

Att fortsätta köra med ett slitet kopplingslager är inte bara en bullerstörning – det skapar en kaskad av sekundära skador som avsevärt eskalerar reparationskostnaderna. Händelseförloppet är förutsägbart:

1. Det slitna lagret börjar komma i ojämnt kontakt med membranfjädern, vilket gör att fjäderfingrarna slits i olika takt. Ojämnt fjäderfingerslitage förändrar kopplingens ingreppskänsla och minskar successivt klämkraften på kopplingsskivan.
2. När lagret fortsätter att försämras spricker dess bur. Fragment av buren, bollarna eller löpbanorna sprids inuti klockhuset. Dessa fragment kan kila mellan kopplingsskivan och svänghjulet eller tryckplattan, vilket gör att friktionsytorna och svänghjulets yta skärs.
3. Ett svänghjul som har blivit repigt eller termiskt skadat från kontakt med lagerskräp måste antingen återvändas (om inom tillverkarens toleranser) eller bytas ut. Byte av svänghjul på många fordon kostar $200–$500 för delen plus arbetet med att ta bort och installera om växellådan - vilket redan är nödvändigt för kopplingsarbete, men svänghjulsbytet ökar tid och kostnad för delar.
4. I extrema fall låser lagerkärring frigöringsmekanismen i urkopplat läge. Fordonet kan inte köras och växellådan måste tas bort för att frigöra den beslagtagna enheten.

Kostnadsskillnaden mellan att byta endast utsläppslagret (vanligtvis $150–$400 i arbete plus $20–$80 för lagret ) och byte av hela kopplingssatsen inklusive återuppbyggnad av svänghjul (vanligtvis $800–$1,800 totalt ) illustrerar varför tidig diagnos och snabb ersättning är ekonomiskt sund. Arbetskostnaden för att komma åt kopplingen är densamma i båda scenarierna - transmissionen måste komma ut - så den enda variabeln är kostnaden för delar.

Hur man får ett nytt kopplingslager att hålla längre

Förebyggande är enkelt när grundorsakerna är förstått. Följande praxis gäller både för att förlänga livslängden för ett originallager och för att skydda en nyinstallerad ersättning:

Eliminera fot-på-pedalvanan

När du inte aktivt växlar, håll vänster fot på den döda pedalen (golvstödet till vänster om kopplingen) i stället för på kopplingspedalen. Detta är den enskilt mest påverkande beteendeförändringen för att förlänga släpplagerlivslängden. Förare som går över från fordon med automatisk till manuell växellåda utvecklar ofta fotvila från att deras vänstra fot inte har något att göra - att bryta denna vana bör vara första prioritet.

Åtgärda oljeläckor innan du byter ut lagret

Inspektera alltid den bakre huvudtätningen och transmissionens ingående axeltätning före eller under kopplingsarbete. Båda tätningarna är åtkomliga med växellådan borttagen - samma steg som krävs för att nå utlösningslagret - så att byta ut slitna tätningar samtidigt ger minimal extra kostnad samtidigt som det skyddar det nya lagret från kontaminering.

Byt ut hela kopplingssatsen som ett set

Eftersom arbetskostnaden för att komma åt kopplingen är fast, är det sällan klokt att byta endast utsläppslagret samtidigt som man lämnar en åldrad kopplingsskiva och tryckplatta på plats. En kopplingsskiva som har slitits inom några millimeter från dess slitagegräns kommer att behöva bytas ut inom ytterligare 20 000–30 000 miles, vilket kräver samma dyra demontering. De flesta professionella mekaniker och OEM-servicemanualer rekommenderar att man byter ut kopplingsskivan, tryckplattan, utlösningslagret och pilotlagret som en komplett uppsättning för att maximera intervallet mellan kopplingsservicen.

Använd ett justeringsverktyg under installationen

Ett inriktningsverktyg för kopplingsskivor - en ingångsaxel av plast eller metall som passar genom kopplingsskivans nav och in i pilotlagret - är ett billigt verktyg (vanligtvis under $15) som säkerställer att skivan är perfekt centrerad innan tryckplattan vrids ner. Att hoppa över detta steg är ett av de vanligaste installationsfelen som leder till för tidig frigivning av lagerfel på grund av felinställning.

Smörj ingående axelhylsa korrekt

Applicera en tunn, jämn film av högtemperaturlagerfett till transmissionens ingående axelhylsa där frigöringslagret glider. Filmen ska vara så tunn att den nästan är osynlig - ett vanligt fel är att applicera för mycket fett, som sedan slungas utåt och förorenar kopplingsskivan. Applicera aldrig fett på lagrets kontaktyta eller på membranfjädrarnas fingrar.

Kontrollera Bell Housing Runout

Om fordonet har en historia av för tidiga fel på kopplingskomponenten - särskilt om detta är ett andra eller tredje utlösningslagerbyte - är det ett värdefullt diagnostiskt steg att kontrollera klockhusets hållopp med en mätklocka. Runout som överstiger tillverkarens specifikation (vanligtvis 0,005 till 0,010 tum ) pekar på ett böjt eller skadat klockhus som måste korrigeras för att förhindra upprepning.

Att välja rätt ersättningsutlösningslager

Marknaden för ersättningsutlösningslager för kopplingar sträcker sig från ekonomidelar från lågpristillverkningsanläggningar till OEM-ekvivalenta och prestandaklassade lager med betydligt högre byggkvalitet. Skillnaderna är meningsfulla:

För vanliga dagliga förare vid normal användning är ett OEM-likvärdigt lager från en välrenommerad leverantör (SKF, FAG, LUK, Sachs, NSK, JTEKT) det praktiska valet. Skillnaden i pris mellan ett ekonomilager på $15 och ett OEM-ekvivalentlager på $45 är försumbar jämfört med arbetskostnaden på $400–800 $ för att komma åt kopplingen - så att använda den högkvalitativa delen är klart ekonomiskt förnuftigt.

För prestandafordon, bogseringsapplikationer eller alla fordon där kopplingstemperaturerna regelbundet blir höga, specificera en kraftigt utlösningslager klassad för högre termiska och mekaniska belastningar är en värd investering. Flera tillverkare av specialkopplingar erbjuder kompletta satser som parar ihop en prestandatryckplatta och kopplingsskiva med ett matchat kraftigt utkastlager, vilket säkerställer att alla komponenter är designade för att fungera tillsammans på samma prestandanivå.

Vanliga frågor om kopplingsutlösningslagerfel

Kan ett fel på kopplingsutlösningslagret skada transmissionen?

Sällan direkt, men ja - i scenarier med katastrofala fel där lagerfragment sprids inuti klockhuset, kan skräp göra skador på transmissionens ingående axel eller skada den främre lagerhållaren. I de flesta fall är skadan innesluten på själva kopplingskomponenterna (skiva, tryckplatta, svänghjul). Att köra ett fordon med ett känt sviktande frigöringslager ökar dock risken för eskalerande skador, så ett snabbt byte är alltid den säkrare vägen.

Är det möjligt att byta bara utsläppslagret utan att byta hela kopplingen?

Tekniskt sett ja, men praktiskt taget beror det på kopplingsskivans återstående livslängd. Om kopplingsskivan fortfarande har betydande friktionsmaterial kvar och tryckplattan inte visar några tecken på slitage, är det försvarbart att endast byta ut släpplagret. I de flesta verkliga fall kommer dock kopplingsskivan och tryckplattan att ha ackumulerats avsevärt slitage när lagret går sönder, vilket gör ett komplett kitbyte till det ekonomiskt klokare valet med tanke på den fasta arbetskostnaden.

Låter ett dåligt frigöringslager hela tiden eller bara när pedalen är nedtryckt?

I ett kabel- eller mekaniskt länksystem är utlösningslagret endast i kontakt med membranfjädern när pedalen är nedtryckt, så brus uppstår vanligtvis endast när pedalen trycks ned. I hydraulsystem med en koncentrisk slavcylinder är lagret i konstant lätt kontakt, så buller kan förekomma hela tiden. Oavsett vilket så ändrar bruset karaktär - vanligtvis blir det högre eller mer malande - när pedalbelastningen ökar.

Hur mycket kostar det att byta ut ett kopplingslager?

Själva lagret kostar 20–150 USD beroende på fordon och lagerkvalitet. Arbetet löper vanligtvis $400–$800 i fristående butiker och något mer hos återförsäljare, eftersom transmissionen måste tas bort. Total kostnad för byte av endast lager: ungefär 450–950 USD. Ett komplett kopplingssats inklusive skiva, tryckplatta, frigöringslager och pilotlager ger $150–$400 i delar, vilket ger totalsumman till cirka $600–$1,400 för ett komplett kopplingsjobb på de flesta passagerarfordon.

Kan ett kopplingslager smörjas och återanvändas?

Nej. Moderna utlösningslager är tätade, försmorda enheter som inte går att underhålla. När det interna fettet har försämrats och löpbanorna har börjat gropas eller korrodera, måste lagret bytas ut. Även om ett lager verkar snurra fritt för hand, kommer inre skador på löpbanans ytor att orsaka fel under de högre belastningarna vid normal drift. Eftersmörjning av lagerhusets utsida hjälper inte och kan orsaka föroreningar.

Vad är skillnaden mellan ett utkastlager och ett utlösningslager?

"Utkastslager" och "kopplingslager" avser exakt samma komponent. "Throw-out bearing" är den amerikansk engelska term som används ofta i butiker och bland gör-det-själv-mekaniker. "Clutch release bearing" är den mer formella tekniska beteckningen och termen som används i de flesta OEM-servicemanualer och reservdelskataloger. Båda termerna beskriver lagerenheten som aktiverar tryckplattans membranfjäder när kopplingspedalen trycks ned.
